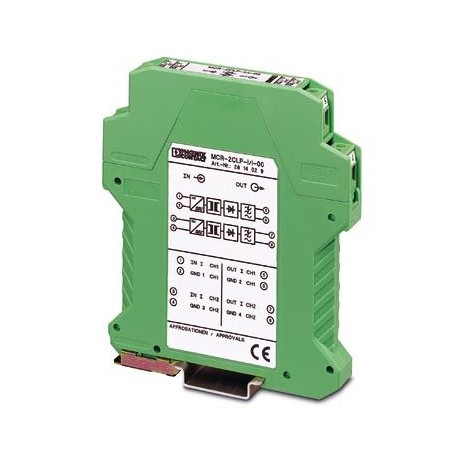

MCR-2CLP-I-I-00
MCR-2CLP-I-I-00 2814029 PHOENIX CONTACT Loop-powered isolators
$0.00USD
3816 en stock
Spécifications clés
GTIN:4017918131715
Note:Made to Order (non-returnable)
Clé de commande:2814029
page du catalogue:Page 135 (C-7-2013)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918131715 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2814029 |
| page du catalogue | Page 135 (C-7-2013) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 4 mA ... 20 mA |
| Pays d'origine | DE (Germany) |
| Ripple (Données d'entrée) | < 5 mV (rms) |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | 4 mA ... 20 mA |
| Conformité (Générale) | CE-compliant |
| Couleur (Données de connexion) | green |
| Nom de la sortie (Données d'entrée) | Current output |
| UL, États-Unis/Canada (Général) | cULus |
| Profondeur (Données commerciales clés) | 114.5 mm |
| Filetage (Alimentation électrique) | M3 |
| Largeur (Données commerciales clés) | 12.5 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 99 mm |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 2 |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Pluggable screw connection |
| Courant de sortie maximal (données d'entrée) | < 50 mA |
| UL, États-Unis/Canada (Données de connexion) | cULus |
| Nombre de canaux (Données de connexion) | 2 |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | Polyamide PA non-reinforced |
| Plage de tension d'alimentation (Données de sortie) | no separate supply voltage necessary |
| Comportement de transmission (données d'entrée) | 1:1 to input signal |
| Position de montage (Données de connexion) | any |
| Poids par pièce (emballage exclu) | 111.500 g |
| Nombre d'entrées (Conditions ambiantes) | 2 |
| Courant de réponse (conditions ambiantes) | < 50 µA |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Configurable/programmable (Données d'entrée) | no |
| Courant d'entrée maximal (conditions ambiantes) | 50 mA (100 mA overload) |
| tension d'entrée maximale (conditions ambiantes) | 30 V (30 V overload) |
| Fréquence limite (3 dB) (Données de connexion) | < 75 Hz |
| Réponse indicielle (10-90%) (Données de connexion) | 5 ms (with 500 Ω load) |
| Dissipation de tension (conditions ambiantes) | 2.5 V (I = 20 mA) |
| Signal d'entrée actuel (conditions ambiantes) | 0 mA ... 20 mA |
| Connection in acc. with standard (General) | CUL |
| Test de tension d'entrée/sortie (Données de connexion) | 510 V (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) (Dimensions) | -10 °C ... 70 °C |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 1375 Ω (at I = 20 mA output signal) |
| Erreur de transmission maximale (données de connexion) | ≤ 0.1 % (of final value) |
| Description de l'entrée (Conditions ambiantes) | Current input |
| Limitation de la tension d'entrée (conditions ambiantes) | 33 V (with Zener diode) |
| Configurable/programmable (conditions ambiantes) | no |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | ≤ 0.002 %/K (of measured value / 100 Ω load) |
| Erreur supplémentaire, dépendante de la charge (Données de connexion) | 0.02 % (of measured value) |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
