MCR-C-U-U-DC

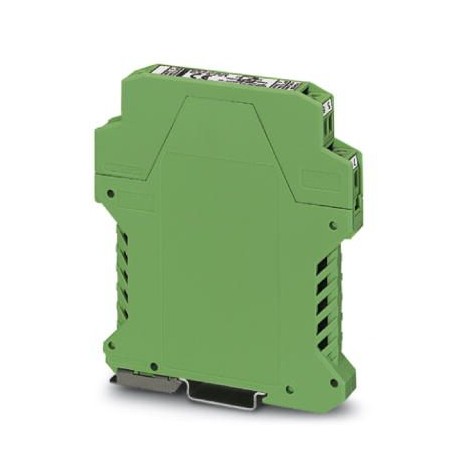

MCR-C-U-U-DC 2814469 PHOENIX CONTACT Signal conditioner
$0.00USD
4332 en stock
Spécifications clés
GTIN:4017918156169
Clé de commande:2814469
page du catalogue:Page 131 (C-7-2013)
Profondeur (Remarque):114.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918156169 |
| Clé de commande | 2814469 |
| page du catalogue | Page 131 (C-7-2013) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 5 pc |
| Largeur (Remarque) | 12.5 mm |
| (Données d'entrée) | -10 V ... 10 V |
| Hauteur (Remarque) | 99 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | -10 V ... 10 V |
| Conformité (Générale) | CE-compliant |
| Couleur (Données de connexion) | green |
| Nom de la sortie (Données d'entrée) | Voltage output |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 1 |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Pluggable screw connection |
| Tension de sortie maximale (données d'entrée) | 15 V |
| Nombre de canaux (Données de connexion) | 1 |
| Matériau du boîtier (Données de connexion) | Polyamide PA non-reinforced |
| Plage de tension d'alimentation (Données de sortie) | 20 V DC ... 30 V DC |
| Signal de sortie de tension (données d'entrée) | 0 V ... 10 V |
| Position de montage (Données de connexion) | any |
| Circuit de protection (Données de connexion) | Transient protection |
| Poids par pièce (emballage exclu) | 74.960 g |
| Nombre d'entrées (Conditions ambiantes) | 1 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Configurable/programmable (Données d'entrée) | no |
| tension d'entrée maximale (conditions ambiantes) | 30 V |
| Fréquence limite (3 dB) (Données de connexion) | 30 Hz |
| Réponse indicielle (10-90%) (Données de connexion) | 11 ms |
| Consommation électrique typique (données de sortie) | < 15 mA (without load) |
| Signal d'entrée de tension (conditions ambiantes) | 0 V ... 10 V |
| Connection in acc. with standard (General) | CUL |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Tension de sortie de charge (données d'entrée) | ≥ 10 kΩ |
| Erreur de transmission maximale (données de connexion) | ≤ 0.2 % (of final value) |
| Description de l'entrée (Conditions ambiantes) | Voltage input |
| Erreur de transmission typique (Données de connexion) | < 0.1 % (of final value) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Configurable/programmable (conditions ambiantes) | no |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.015 %/K |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 1.5 kV (50 Hz, 1 min.) |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Résistance d'entrée de la tension d'entrée (conditions ambiantes) | 100 kΩ |
| Plage de transmission linéaire (par rapport à la valeur limite de la plage de sortie) (Données d'entrée) | -110 % ... 110 % (Bipolar signals) |
Description du produit
3-way MCR signal conditioner, for galvanic separation of analog signals, input signal: 0 ... 10 V/(+/-) 10 V, output signal: 0 ... 10 V/(+/-)10 V. Replacement item: 2902042 MINI MCR-2-U-U.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
