En stock Produit phare
MCR-F-UI-DC

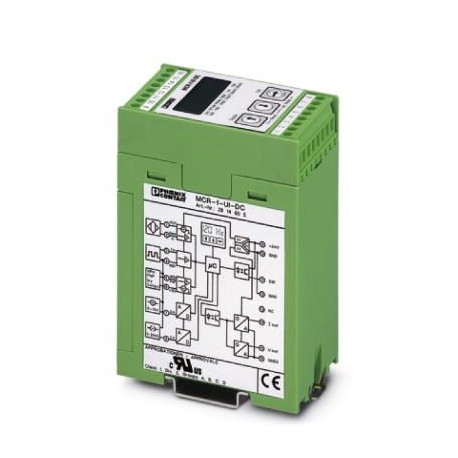

MCR-F-UI-DC 2814605 PHOENIX CONTACT Frequency transducer
$0.00USD
3515 en stock
Spécifications clés
GTIN:4017918168827
Note:Made to Order (non-returnable)
Clé de commande:2814605
page du catalogue:Page 136 (C-7-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918168827 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2814605 |
| page du catalogue | Page 136 (C-7-2015) |
| Profondeur (Remarque) | 110 mm |
| GL (Général) | DNV GL |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 45 mm |
| (Données d'entrée) | 20 mA ... 4 mA |
| Hauteur (Remarque) | 75 mm |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Reverse polarity protection |
| Ripple (Données d'entrée) | < 20 mVPP |
| numéro de tarif douanier | 85437090 |
| GL (Données de connexion) | DNV GL |
| (Conditions ambiantes) | 13 VPP(In case of sine 1 Hz ... 120 kHz) |
| Conformité (Générale) | CE-compliant |
| Couleur (Données de connexion) | green |
| Nom de la sortie (Données d'entrée) | Current output |
| UL, États-Unis/Canada (Général) | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| Nom de la sortie (Données de sortie) | Transistor output, pnp |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 1 |
| Durée du pouls (conditions ambiantes) | ≥ 1 µs |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Portée d'alignement (Données de connexion) | ± 25 % |
| Alignement zéro (Données de connexion) | ± 25 % |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Courant de sortie maximal (données d'entrée) | 25 mA |
| Tension de sortie maximale (données d'entrée) | 12.5 V |
| Description de la sortie (Données de sortie) | Switches supply voltage to terminal block SW, can carry a load of 100 mA, not protected against short-circuit |
| Affichage de l'état (Données de connexion) | LC display |
| UL, États-Unis/Canada (Données de connexion) | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| Forme impulsionnelle (conditions ambiantes) | any |
| Signal d'entrée (conditions ambiantes) | Voltage input (isolating amplifier function) |
| Niveau du signal (conditions ambiantes) | 2 VPP(In case of rectangle 0.1 Hz ... 120 kHz) |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | ASA-PC (V0) |
| Plage de tension d'alimentation (Données de sortie) | 20 V DC ... 30 V DC |
| Signal de sortie de tension (données d'entrée) | 0 V ... 10 V |
| Position de montage (Données de connexion) | any |
| Entrée de fréquence (conditions ambiantes) | Frequency input |
| Éléments de fonctionnement (Données de connexion) | Membrane keypad with 3 keys and LCD display |
| Circuit de protection (Données de connexion) | Transient protection |
| Poids par pièce (emballage exclu) | 234.900 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Configurable/programmable (Données d'entrée) | Yes |
| Consommation de courant maximale (Données de sortie) | < 60 mA (without load, without switching output) |
| Temps de conversion A/D (conditions ambiantes) | ≤ 32 ms |
| Réponse indicielle (10-90%) (Données de connexion) | < 25 ms |
| Signal d'entrée actuel (conditions ambiantes) | 0 mA ... 20 mA (freely adjustable) |
| Amplitude d'entrée maximale (conditions ambiantes) | 30 V (incl. DC voltage) |
| Réponse indicielle (10-90%) (Sortie de commutation) | < 25 ms |
| Signal d'entrée de tension (conditions ambiantes) | 0 V ... 10 V (freely adjustable) |
| Connection in acc. with standard (General) | CUL |
| Courant d'alimentation de l'encodeur (conditions ambiantes) | max. 25 mA (constant) |
| Tension d'alimentation de l'encodeur (conditions ambiantes) | approx. 15 V DC |
| Réponse indicielle (10-90%) (Conditions ambiantes) | < 25 ms |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 65 °C (for specified data) |
| Sources d'entrée disponibles (conditions ambiantes) | NPN/PNP transistor outputs |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 500 Ω |
| Tension de sortie de charge (données d'entrée) | ≥ 500 Ω |
| Erreur de transmission maximale (données de connexion) | ≤ 0.15 % (of measured value) |
| Erreur de transmission typique (Données de connexion) | 0.1 % |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Configurable/programmable (conditions ambiantes) | Yes |
| Plage de mesure de fréquence (conditions ambiantes) | 0.1 Hz ... 120 kHz |
| Résolution de la valeur mesurée (conditions ambiantes) | 14 bit (full-scale) |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | 0.015 %/K |
| Coefficient de température typique (Données de connexion) | 0.01 %/K |
| Courant d'entrée de résistance (conditions ambiantes) | 200 Ω |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 1.5 kV (50 Hz, 1 min.) |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Résistance d'entrée de la tension d'entrée (conditions ambiantes) | 95 kΩ |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
