MCR-FL-T-LP-I-EX

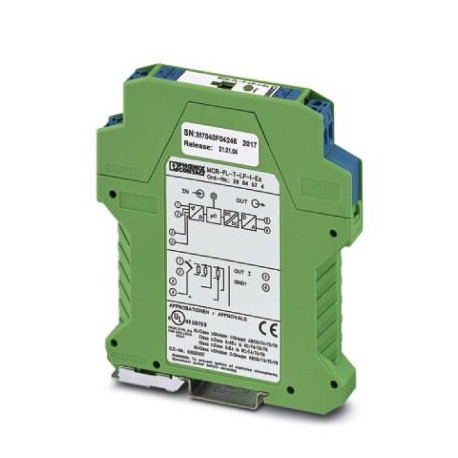

MCR-FL-T-LP-I-EX 2864574 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
3820 en stock
Spécifications clés
GTIN:4017918907273
Clé de commande:2864574
page du catalogue:Page 195 (C-5-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918907273 |
| Clé de commande | 2864574 |
| page du catalogue | Page 195 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 20 mA ... 4 mA |
| (Données de sécurité) | IIC |
| Groupe (Général) | IIC |
| Pays d'origine | DE (Germany) |
| ATEX (Données de sécurité) | II 2(1) G Ex ia IIC T4...T6 |
| Groupe (Données de sécurité) | IIA |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | -10 mV ... 100 mV (min. measurement range 5 mV) |
| ATEX (Données de connexion) | II 2(1) G Ex ia IIC T4...T6 |
| Couleur (Données de connexion) | green |
| Conformité (données de sécurité) | CE-compliant |
| Désignation (Données de sortie) | Loop-powered |
| Sortie du signal (données d'entrée) | Current output |
| Profondeur (Données commerciales clés) | 114.5 mm |
| Filetage (Alimentation électrique) | M3 |
| Largeur (Données commerciales clés) | 12.5 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 99 mm |
| UL, États-Unis/Canada (Données de sécurité) | cULus |
| Conformité (Données de connexion) | CE-compliant |
| Puissance de sortie maximale Po (Général) | 10.6 mW |
| Configuration (Données de connexion) | Using MCR-PI-CONF-WIN configuration software package |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Courant de sortie maximal Io (Général) | 9.6 mA |
| Tension de sortie maximale Uo (Général) | 4.4 V DC |
| UL, États-Unis/Canada (Données de connexion) | cULus |
| Surveillance de ligne (Données de connexion) | NE 43 |
| Délai de mise en marche (Données de connexion) | 4 s |
| Signal de sortie actuel (données d'entrée) | 4 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | Polyamide PA non-reinforced |
| Température ambiante maximale (Général) | T4 = 85 °C, T5 = 65 °C, T6 = 50 °C |
| Plage de tension d'alimentation (Données de sortie) | 12 V DC ... 30 V DC |
| Capacité externe maximale Co (Général) | 2.4 µF |
| Normes/réglementations (Données de sécurité) | NAMUR recommendation NE 21 |
| Couple de serrage maximal (Alimentation électrique) | 0.6 Nm |
| Poids par pièce (emballage exclu) | 104.000 g |
| Couple de serrage, min (Alimentation électrique) | 0.5 Nm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Configurable/programmable (Données d'entrée) | no |
| Consommation de courant maximale (Données de sortie) | < 3.5 mA |
| Inductance externe maximale Lo (Général) | 100 mH |
| Plage du signal d'entrée (conditions ambiantes) | 10 Ω ... 400 Ω (min. measurement range 10 Ω) |
| Signal de sortie de courant maximal (données d'entrée) | ≤ 23 mA |
| Normes/réglementations (Données de connexion) | NAMUR recommendation NE 21 |
| Réponse indicielle (10-90%) (Données de connexion) | < 2 s |
| Technologie de connexion (conditions ambiantes) | 2, 3, 4-wire |
| Courant de sortie avec rupture de fil (données d'entrée) | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| Tension maximale relative à la sécurité Um (Général) | 250 V |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 55 °C |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 520 Ω (At UV= 24 V; Usupply- 12 V / 0.023 A) |
| Configurable/programmable (conditions ambiantes) | Yes, programmable |
| Courant de sortie en cas de court-circuit (données d'entrée) | ≤ 3.6 mA or ≥ 21 mA (adjustable, not for thermocouples) |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de sécurité) | V0 |
| Types de capteurs utilisables (TC) (Conditions ambiantes) | B, C, D, E, J, K, L, N, R, S, T, U; min. measurement range 50 K/500 K |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Types de capteurs (RTD) utilisables (conditions ambiantes) | Pt, Ni (100, 500, 1000); min. measurement range 10 K |
| Plage de courant de sortie avec dépassement/sous-dépassement de plage (Données d'entrée) | 3.8 mA ... 20.5 mA |
Description du produit
MCR Headend Temperature Converter: Programmable Temperature Converter Loop-powered Thermoresistors, Thermocouples, Control Potentiometers, and Voltage Transmitters
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
