MCR-FL-T-LP-I

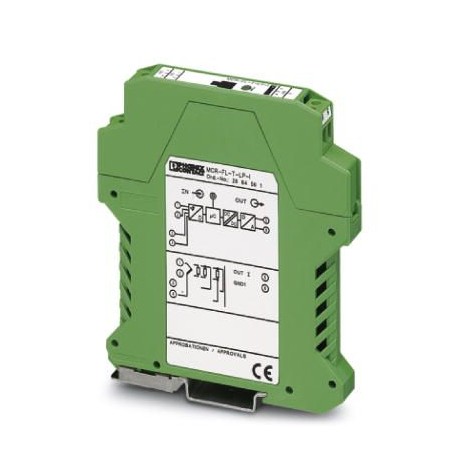

MCR-FL-T-LP-I 2864561 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
3827 en stock
Spécifications clés
GTIN:4017918899820
Clé de commande:2864561
page du catalogue:Page 196 (C-5-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918899820 |
| Clé de commande | 2864561 |
| page du catalogue | Page 196 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 20 mA ... 4 mA |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85437090 |
| Conformité (Générale) | CE-compliant |
| Couleur (Données de connexion) | green |
| Émission de bruit (Général) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Immunité au bruit (Général) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Nom de la sortie (Données d'entrée) | Current output |
| UL, États-Unis/Canada (Général) | Class I, Div. 2, Groups A, B, C, D |
| Désignation (Données de sortie) | Loop-powered |
| Profondeur (Données commerciales clés) | 114.5 mm |
| Filetage (Alimentation électrique) | M3 |
| Largeur (Données commerciales clés) | 12.5 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 99 mm |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 1 |
| Configuration (Données de connexion) | Using MCR-PI-CONF-WIN configuration software package |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Émission de bruit (Données de connexion) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Immunité au bruit (Données de connexion) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| UL, États-Unis/Canada (Données de connexion) | Class I, Div. 2, Groups A, B, C, D |
| Délai de mise en marche (Données de connexion) | 4 s |
| Signal de sortie actuel (données d'entrée) | 4 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | Polyamide PA non-reinforced |
| Plage de tension d'alimentation (Données de sortie) | 12 V DC ... 35 V DC |
| Position de montage (Données de connexion) | any |
| Poids par pièce (emballage exclu) | 105.600 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Configurable/programmable (Données d'entrée) | Yes |
| Consommation de courant maximale (Données de sortie) | < 3.5 mA |
| Réponse indicielle (10-90%) (Données de connexion) | < 2 s |
| Connection in acc. with standard (General) | CUL |
| Technologie de connexion (conditions ambiantes) | 2, 3, 4-wire |
| Courant de sortie avec rupture de fil (données d'entrée) | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| Test de tension d'entrée/sortie (Données de connexion) | 2 kV (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Charge/sortie courant de sortie (Données d'entrée) | max (Vsupply-12 V) / 0.023 A (current output) |
| Configurable/programmable (conditions ambiantes) | Yes, programmable |
| Courant de sortie en cas de court-circuit (données d'entrée) | ≤ 3.6 mA or ≥ 21 mA (adjustable, not for thermocouples) |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Thermocouples d'erreur de transmission (Données de connexion) | typ. 0.5 K (K, J, T, E, L, U), 1.0 K (N, C, D), 2.0 K (S, B, R) |
| Capteur de tension d'erreur de transmission (Données de connexion) | ± 20 µV (-10...100 mV) |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Plage de mesure de résistance linéaire (conditions ambiantes) | Resistance-type sensor from 10 Ω to 400 Ω and from 10 Ω to 2000 Ω; minimum measurement range 10 Ω/100 Ω |
| Types de capteurs utilisables (TC) (Conditions ambiantes) | B, C, D, E, J, K, L, N, R, S, T, U; minimum measurement range 50 K/500 K |
| Types de capteurs (RTD) utilisables (conditions ambiantes) | Pt, Ni (100, 500, 1000); minimum measurement range 10 K |
| Plage de courant de sortie avec dépassement/sous-dépassement de plage (Données d'entrée) | ≤ 20.5 mA / ≥ 3.8 mA (linear increase/decrease) |
| Thermomètre à résistance d'erreur de transmission (Données de connexion) | 0.2 K (Pt 100, Ni 100), 0.5 K (Pt 500, Ni 500), 0.3 K (Pt 1000, Ni 1000) |
| Capteur de résistance d'erreur de transmission (Données de connexion) | ± 0.1 Ω (10...400 Ω), ± 1.5 Ω (10...2000 Ω) |
Description du produit
MCR temperature converter: programmable, loop-powered, for heat resistances, thermocouples, control potentiometers and voltage transmitters.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
