En stock Produit phare
MCV 1,5/10-GF-3,81P26AUTHRRNZ1

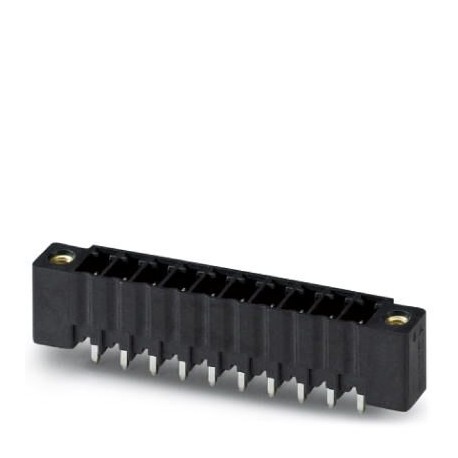

MCV 1,5/10-GF-3,81P26AUTHRRNZ1 1798883 PHOENIX CONTACT Housing base printed circuit board, nominal current: ..
$0.00USD
4412 en stock
Spécifications clés
GTIN:4046356655132
Clé de commande:1798883
(Dessins):
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356655132 |
| Clé de commande | 1798883 |
| (Dessins) | |
| Unité d'emballage | 1 pc |
| Terrain (Dessins) | 3.81 mm |
| UNSPSC 11 (ETIM) | 39121409 |
| Pays d'origine | DE (Germany) |
| ETIM 4.0 (eCl@ss) | EC002637 |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| Verrouillage (Dessins) | Threaded flange |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0 (ETIM) | 39121409 |
| UNSPSC 21.0 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211810 |
| (Notes de traitement) | CUL |
| UNSPSC 12.01 (ETIM) | 39121409 |
| numéro de tarif douanier | 85366930 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| Disposition des broches (dessins) | Linear pinning |
| quantité minimale de commande | 200 pc |
| Type de montage (dessins) | THR soldering |
| Système de modules (Schémas) | MINI COMBICON |
| Type de contact (Dessins) | Male connector |
| Schéma de perçage (Dessins) | |
| Nombre de niveaux (dessins) | 1 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Remarque (Paramètres électriques) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Gamme d'articles (Dessins) | MCV 1,5/..-GF-THR |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440402 |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| Tension nominale (Propriétés de l'élément) | |
| Nombre de positions (tirages) | 10 |
| Nombre de potentiels (dessins) | 10 |
| Pas (Données sur les matériaux - boîtier) | 3.81 mm |
| Tension nominale (Propriétés de l'article) | 160 V |
| Nombre de connexions (dessins) | 10 |
| Courant nominal (Propriétés de l'élément) | 8 A |
| Brève description de l'article (Dessins) | Feed-through header |
| Poids par pièce (emballage exclu) | 1.320 g |
| Dimension a (Données sur les matériaux - boîtier) | 34.29 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 48.49 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 years |
| Hauteur [ h ] (Données matérielles - logement) | 11.8 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 7.25 mm |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | black (9005) |
| Matériau de contact (paramètres électriques) | Cu alloy |
| Broche de soudure [P] (Données matérielles - boîtier) | 2.6 mm |
| Diamètre du trou (Dimensions du produit) | 1.4 mm |
| [W] Largeur de bande (Dimensions pour la conception de circuits imprimés) | 32 mm |
| Matériau isolant (Données sur le matériau - contact) | LCP |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| [A] Diamètre de la bobine (Dimensions pour la conception du circuit imprimé) | 330 mm |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 200 |
| Dessin coté (Dimensions pour la conception de circuits imprimés) | |
| Caractéristiques de surface (paramètres électriques) | partially gold-plated |
| Niveau de sensibilité à l'humidité (informations sur l'emballage) | MSL 1 |
| Type d'emballage extérieur (Dimensions pour la conception du circuit imprimé) | |
| Connexion conforme à la norme (Notes de traitement) | EN-VDE |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| Cycles de soudure lors du refusion (Informations sur l'emballage) | 3 |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 175 |
| Température de classification Tc (Informations sur l'emballage) | 245 °C |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 9.2 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| [W2] Dimensions hors tout de la bobine (Dimensions pour la conception du circuit imprimé) | 38.4 mm |
| Indice d'inflammabilité selon la norme UL 94 (Notes de traitement) | V0 |
| Surface de contact métallique (couche supérieure) (Paramètres électriques) | Gold (0.8 - 1.4 µm Au) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche supérieure) (Paramètres électriques) | Tin (5 - 7 µm Sn) |
| Surface de contact métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1.3 - 3 µm Ni), |
| Zone de soudure de la surface métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1.3 - 3 µm Ni) |
Description du produit
Printed circuit board base housing, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Gold, contact type: Male, number of potentials: 10, n
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Drilling diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
