MCV 1,5/16-G-3,81 GY

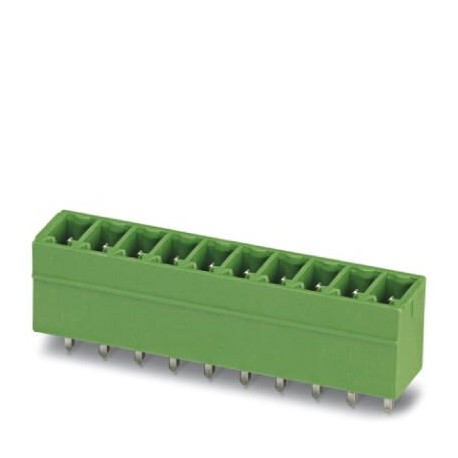

MCV 1,5/16-G-3,81 GY 1714527 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V..
$0.00USD
3656 en stock
Spécifications clés
GTIN:4055626923079
Clé de commande:1714527
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626923079 |
| Clé de commande | 1714527 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 3.81 mm |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| numéro de tarif douanier | 85366930 |
| Disposition des broches (dessins) | Linear pinning |
| Type de montage (dessins) | Wave soldering |
| Système de modules (Schémas) | MINI COMBICON |
| Type de contact (Dessins) | Male connector |
| Nombre de niveaux (dessins) | 1 |
| Remarque (Paramètres électriques) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Gamme d'articles (Dessins) | MCV 1,5/..-G |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| Tension nominale (Propriétés de l'élément) | 160 V |
| Nombre de positions (tirages) | 16 |
| Pas (Données sur les matériaux - boîtier) | 3.81 mm |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Conditions ambiantes) | IEC 60664-1:2007-04 |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Brève description de l'article (Dessins) | Feed-through header |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Dimension a (Données sur les matériaux - boîtier) | 57.15 mm |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Largeur [ w ] (Données sur le matériau - boîtier) | 62.35 mm |
| Hauteur [ h ] (Données matérielles - logement) | 12.6 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 7.25 mm |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Matériau de contact (paramètres électriques) | Cu alloy |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.8 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.4 mm |
| Diamètre du trou (Dimensions du produit) | 1.2 mm |
| Résistance de contact R1 (Essais mécaniques (A)) | 1.2 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 1.2 mΩ |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PBT |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 2.5 kV |
| Résultat (Tests environnementaux et de durabilité (E)) | Test passed |
| Caractéristiques de surface (paramètres électriques) | Tin-plated |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 2.5 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 2.5 kV |
| Amplitude (Tests environnementaux et de durabilité (E)) | 0.35 mm (10 - 60.1 Hz) |
| Fréquence (Tests environnementaux et de durabilité (E)) | 10 - 150 - 10 Hz |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 225 |
| Tension d'isolement nominale (II/2) (Conditions ambiantes) | 250 V |
| Vitesse de balayage (Tests environnementaux et de durabilité (E)) | 1 octave/min |
| Accélération (Tests environnementaux et de durabilité (E)) | 5 g (60.1 - 150 Hz) |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 9.2 mm |
| Tension d'isolement nominale (III/2) (Conditions ambiantes) | 160 V |
| Tension d'isolement nominale (III/3) (Conditions ambiantes) | 160 V |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Distances de dégagement et de fuite (conditions ambiantes) | IEC 60664-1:2007-04 |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Spécifications (Tests environnementaux et de durabilité (E)) | IEC 60068-2-6:2007-12 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 1.39 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 1.39 kV |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Valeur minimale de la distance de fuite (II/2) (Conditions ambiantes) | 2.5 mm |
| Valeur minimale de la distance de fuite (III/2) (Conditions ambiantes) | 1.6 mm |
| Valeur minimale de la distance de fuite (III/3) (Conditions ambiantes) | 2.5 mm |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 2.95 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 2.95 kV |
| Surface de contact métallique (couche supérieure) (Paramètres électriques) | Tin (3 - 5 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Durée du test par axe (Tests environnementaux et de durabilité (E)) | 2.5 h |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche supérieure) (Paramètres électriques) | Tin (3 - 5 µm Sn) |
| Surface de contact métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1 - 3 µm Ni), |
| Type de diagramme : MC 1,5/...-ST-3,81 avec MCV 1,5/...-G-3,81 (Dessins) | |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | > 11 TΩ |
| Zone de soudure de la surface métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1 - 3 µm Ni) |
| Dégagement minimal - champ inhomogène (II/2) (Conditions ambiantes) | 1.5 mm |
| Dégagement minimal - champ inhomogène (III/2) (Conditions ambiantes) | 1.5 mm |
| Dégagement minimal - champ inhomogène (III/3) (Conditions ambiantes) | 1.5 mm |
| Type de diagramme : FK-MCP 1,5/...-ST-3,81 avec MCV 1,5/...-G-3,81 (Dessins) | |
| Résistance au retrait par position (distances d'isolement et de fuite à l'air) | 6 N |
| Résistance à l'insertion par position (distances d'isolement et de fuite à l'air) | 8 N |
| Exigences relatives au porte-contact dans l'insert > 20 N (Dégagements d'air et distances de fuite) | Test passed |
| Polarisation lors de l'insertion : exigence > 20 N (dégagements d'air et distances de fuite) | Test passed |
Description du produit
Printed circuit board base case, nominal section: 1.5 mm², color: gray, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of rows: 1, number of pol
