En stock Produit phare
MCVW 1,5/13-ST-3,5

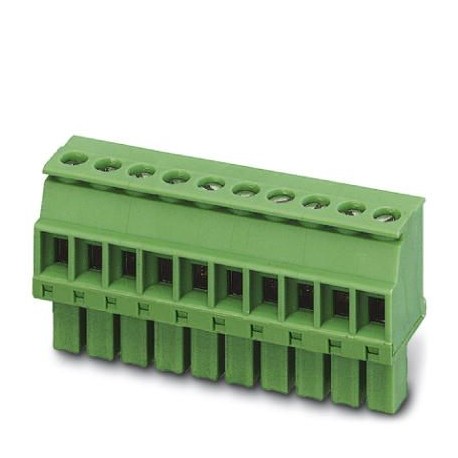

MCVW 1,5/13-ST-3,5 1862962 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4184 en stock
Spécifications clés
GTIN:4017918120771
Clé de commande:1862962
page du catalogue:Page 193 (C-1-2013)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918120771 |
| Clé de commande | 1862962 |
| page du catalogue | Page 193 (C-1-2013) |
| Unité d'emballage | 50 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | CUL |
| numéro de tarif douanier | 85366990 |
| Filetage (Dimensions) | M2 |
| Argumentaire (Données commerciales clés) | 3.5 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longueur de dénudage (Dimensions) | 7 mm |
| Méthode de connexion (Dimensions) | Screw connection with tension sleeve |
| Gamme d'articles (Dimensions) | MCVW 1,5/..-ST |
| Courant nominal IN (Dimensions) | 8 A |
| Matériau isolant (Dimensions) | PA |
| Nombre de positions (Dimensions) | 13 |
| Dimension a (Données commerciales clés) | 42 mm |
| Courant de charge maximal (Dimensions) | 8 A (with 1.5 mm² conductor cross section) |
| Tension nominale (II/2) (Dimensions) | 320 V |
| Largeur [ w ] (Données commerciales clés) | 46.3 mm |
| Hauteur [ h ] (Données commerciales clés) | 19.1 mm |
| Longueur [ l ] (Données commerciales clés) | 10.4 mm |
| Section nominale (Dimensions) | 1.5 mm² |
| Tension nominale (III/2) (Dimensions) | 160 V |
| Rated voltage (III/3) (Dimensions) | 160 V |
| Couple de serrage max (Dimensions) | 0.25 Nm |
| Couple de serrage, min (Dimensions) | 0.22 Nm |
| Poids par pièce (emballage exclu) | 9.840 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Groupe de matériaux isolants (Dimensions) | I |
| Calibre cylindrique interne (Dimensions) | A1 |
| Tension de surtension nominale (II/2) (Dimensions) | 2.5 kV |
| Tension de surtension nominale (III/2) (Dimensions) | 2.5 kV |
| Tension de surtension nominale (III/3) (Dimensions) | 2.5 kV |
| AWG maximum selon UL/CUL (Général) | 14 |
| AWG minimum selon UL/CUL (Général) | 30 |
| Section transversale du conducteur AWG max. (Général) | 16 |
| Section transversale du conducteur AWG min. (Général) | 28 |
| Section transversale maximale du conducteur solide (Général) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.14 mm² |
| Raccordement conforme aux normes (Dimensions) | EN-VDE |
| Section transversale du conducteur flexible max. (Général) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.14 mm² |
| Connexion conforme à la norme (Données de connexion) | EN-VDE |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| 2 conducteurs de même section, rigides max. (Général) | 0.5 mm² |
| 2 conducteurs de même section, massifs minimum. (Général) | 0.08 mm² |
| 2 conducteurs de même section, multibrins max. (Général) | 0.75 mm² |
| 2 conducteurs de même section, multibrins min. (Général) | 0.08 mm² |
| Section du conducteur flexible, avec virole à manchon plastique max. (Général) | 0.5 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Général) | 0.25 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Général) | 1.5 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Général) | 0.25 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Général) | 0.34 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Général) | 0.25 mm² |
| 2 conducteurs de même section, multibrins, embouts TWIN avec gaine plastique, max. (Général) | 0.5 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, min. (Général) | 0.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 13,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
