MDSTB 2,5/ 3-G-5,08 AU

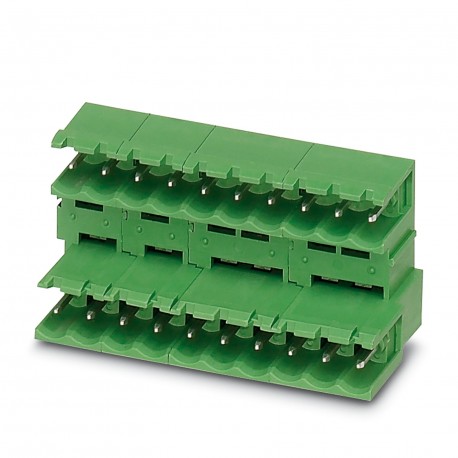

MDSTB 2,5/ 3-G-5,08 AU 1762185 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3812 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:5.08 mm
Couleur ():()
Largeur [w]:17.78 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 5.08 mm |
| Couleur () | () |
| Largeur [w] | 17.78 mm |
| Hauteur [h] | 27.2 mm |
| Longueur [l] | 22.1 mm |
| disposition des broches | Linear pinning |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | PCB headers |
| Diamètre du trou | 1.4 mm |
| Type de montage | Wave soldering |
| Spécification | IEC 60664-1:2007-04 |
| Nombre de lignes | 2 |
| Dimensions des broches | 1 x 1 mm |
| Famille de produits | MDSTB 2,5/..-G |
| bride de montage | without |
| Révision de l'article | 01 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 24 mm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 10 A |
| Tension nominale UN | 320 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Dessin coté | |
| Matériau isolant | PBT |
| Nombre de positions | 3 |
| Nombre de potentiels | 6 |
| Tension nominale (II/2) | 400 V |
| Nombre de connexions | 6 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 250 V |
| Longueur de la broche à souder [P] | 3.2 mm |
| caractéristiques de surface | Completely gold-plated |
| Groupe de matériaux isolants | IIIa |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 225 |
| Tension de surtension nominale (II/2) | 4 kV |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 400 V |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 4 mm |
| ligne de fuite minimale (III/2) | 3.2 mm |
| ligne de fuite minimale (III/3) | 4 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (0.8 - 1.4 µm Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 225 |
| Zone de soudure de la surface métallique (couche supérieure) | Gold (0.8 - 1.4 µm Au) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
Description du produit
PCB headers, nominal cross section: 2.5 mm2, nominal current: 10 A, rated voltage (III/2): 320 V, contact surface: Au, contact connection type: Pin, number of potentials: 6, number of rows: 2, number
