ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY

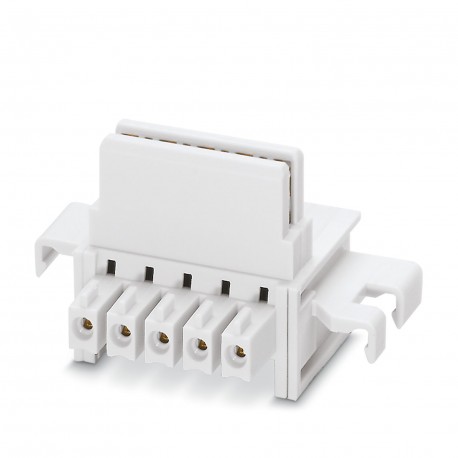

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 2713645 PHOENIX CONTACT DIN rail bus connectors
$0.00USD
3936 en stock
Spécifications clés
Pas:3.81 mm
Résultat:Test passed
Couleur ():()
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Pas | 3.81 mm |
| Résultat | Test passed |
| Couleur () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 24.2 mm |
| Hauteur [h] | 36.3 mm |
| Longueur [l] | 20.45 mm |
| Forme du pouls | Semi-sinusoidal |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 5g (60.1 Hz ... 500 Hz) |
| Type de produit | DIN rail connector |
| Type de montage | DIN rail mounting |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-15-1:2008-05 |
| Famille de produits | TBUS5-17,5.. |
| Recommandation | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Durée du choc | 11 ms |
| contrainte thermique | 100 °C/168 h |
| Couleur (Logement) | light gray (7035) |
| Instructions de test | X-, Y- and Z-axis (pos. and neg.) |
| Révision de l'article | 10 |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Durée d'exposition | 30 s |
| Type d'emballage | packed in cardboard |
| résistance de contact | 4.4 mΩ |
| Courant nominal IN | 8 A (parallel contacts) |
| Tension nominale UN | 125 V |
| Matériau isolant | PA |
| Nombre de positions | 5 |
| courant de charge maximal | 8 A |
| Type d'emballage extérieur | Carton |
| Tension nominale (II/2) | 320 V |
| Résistance de contact R1 | 4.4 mΩ |
| Résistance de contact R2 | 4.5 mΩ |
| Tension nominale (III/2) | 125 V |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | gold-plated |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 2.5 kV |
| Nombre de positions testées | 5 |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 2.5 kV |
| Tension de surtension nominale (III/3) | 2.5 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Tension d'isolation nominale (III/2) | 125 V |
| distance de fuite minimale (II/2) | 1.6 mm |
| tension de tenue à fréquence industrielle | 1.39 kV |
| ligne de fuite minimale (III/2) | 0.75 mm |
| ligne de fuite minimale (III/3) | 1.9 mm |
| Force de retrait par position env. | 5 N |
| Force d'insertion par position env. | 6 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 2.95 kV |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Porte-contact dans l'insert : exigences > 20 N | Test passed |
| valeur de dégagement minimale - champ non homogène (II/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 1.5 mm |
Description du produit
Rail bus connectors, color: bright gray, rated current: 8 A (parallel contacts), rated voltage (III/2): 125 V, number of poles: 5, pitch: 3.81 mm, mounting: Rail mounting, locking: without, fixing typ
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
