ME 17,5 UTG BU

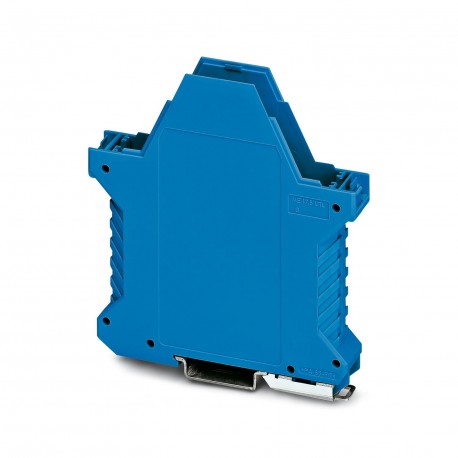

ME 17,5 UTG BU 2200032 PHOENIX CONTACT Mounting base housing
$0.00USD
3309 en stock
Spécifications clés
Taper:Lower housing parts without vents, housing cover necessary to complete the module
Profondeur:107.3 mm
Forcer:20 N
Largeur:17.6 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Taper | Lower housing parts without vents, housing cover necessary to complete the module |
| Profondeur | 107.3 mm |
| Forcer | 20 N |
| Largeur | 17.6 mm |
| Hauteur | 99 mm |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Forme du pouls | Half-sine |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 2g (58.1 Hz ... 150 Hz) |
| Type de logement | DIN rail housing |
| Type de produit | Enclosure bottom part |
| Note de l'assemblée | Refer to the data sheet for the range in the download area. |
| Type de montage | DIN rail mounting |
| épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Spécification | IEC 60068-2-6:2007-12 |
| Durée du test | 1 h |
| Hauteur de la chute | 50 cm |
| Série de logements | ME |
| Famille de produits | ME 17,5.. |
| Durée du choc | 11 ms |
| Couleur (Logement) | blue (RAL 5015) |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 02 |
| Matériau du boîtier | Polyamide |
| Facteur de réduction | 1 |
| Durée d'exposition | 30 s |
| Position de montage | vertical |
| dissipation de puissance | 4.9 W |
| Type de montage sur circuit imprimé | Insertion (optional latching by PCB stop) |
| Type d'emballage | packed in cardboard |
| Température ambiante | 20 °C |
| Dessin coté | |
| Type d'emballage extérieur | Carton |
| Épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Nombre de supports de circuits imprimés | 1 |
| Code IP maximal à atteindre | IP20 |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | untreated |
| Nombre maximal de positions | 0) |
| CTI selon la norme IEC 60112 | 600 |
| Des ouvertures de ventilation sont présentes. | no |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondeur depuis le bord supérieur du rail DIN | 100.7 mm |
| Humidité relative (stockage/transport) | 80 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Profondeur entre le bord supérieur du rail DIN et le point d'appui sur la partie supérieure | 68.5 mm |
Description du produit
Rail box, Bottom of housing with metal pin, high design, no ventilation slits, width: 17.6 mm, height: 99 mm, depth: 107.3 mm, color: blue (5015), cross bridge: without bus connector, number of poles
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
