ME 22,5 OT-3MSTBO YE

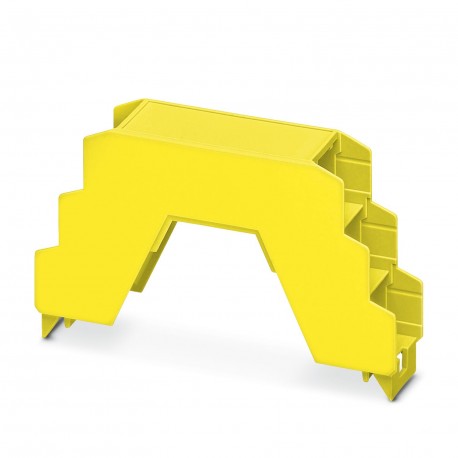

ME 22,5 OT-3MSTBO YE 2201417 PHOENIX CONTACT Upper part of housing
$0.00USD
3808 en stock
Spécifications clés
:24 (pitch: 5 mm)
Taper:Upper housing part for connectors with header
Couleur:yellow (1018)
Profondeur:60.15 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 24 (pitch: 5 mm) | |
| Taper | Upper housing part for connectors with header |
| Couleur | yellow (1018) |
| Profondeur | 60.15 mm |
| Forcer | 20 N |
| Largeur | 22.6 mm |
| Hauteur | 102 mm |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Forme du pouls | Half-sine |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 2g (58.1 Hz ... 150 Hz) |
| Type de logement | DIN rail housing |
| Type de produit | Upper housing part |
| Note de l'assemblée | Refer to the data sheet for the range in the download area. |
| Type de montage | Latching with lower housing part |
| épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Spécification | IEC 60068-2-6:2007-12 |
| Durée du test | 1 h |
| Hauteur de la chute | 50 cm |
| Série de logements | ME |
| Nombre de lignes | 3 |
| Recommandation | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Durée du choc | 11 ms |
| Instructions de test | X-, Y- and Z-axis |
| Matériau du boîtier | Polyamide |
| Durée d'exposition | 30 s |
| Type de montage sur circuit imprimé | Insertion (optional latching by PCB stop) |
| Type d'emballage | packed in cardboard |
| Dessin coté | |
| Nombre de positions | 24 |
| Type d'emballage extérieur | Carton |
| Épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Nombre de supports de circuits imprimés | 1 |
| Code IP maximal à atteindre | IP20 |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | untreated |
| Nombre maximal de positions | 30 (pitch: 3.5 mm) |
| CTI selon la norme IEC 60112 | 600 |
| Des ouvertures de ventilation sont présentes. | no |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondeur à partir de la surface du support de base | 52.8 mm |
| Humidité relative (stockage/transport) | 80 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
Description du produit
Rail box, Top of the housing for connectors with base housing, width: 22.6 mm, height: 102 mm, depth: 60.15 mm, color: yellow (1018)
