ME 22,5 OT-MSTBO SET RD

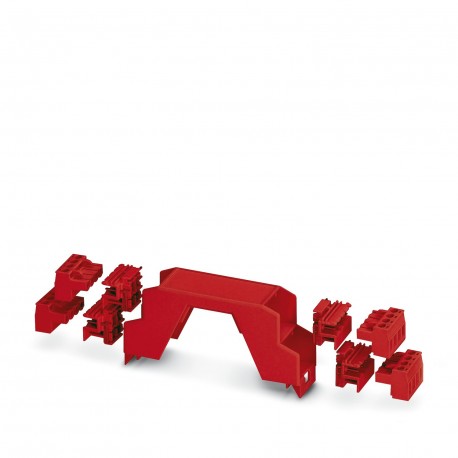

ME 22,5 OT-MSTBO SET RD 2200717 PHOENIX CONTACT Housing, color: red, width: 22.5 mm, height: 38.5 mm
$0.00USD
4603 en stock
Spécifications clés
:16 (pitch: 5 mm)
Taper:Set consisting of upper housing part and connection technology
Couleur:red (3001)
Profondeur:45.85 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 16 (pitch: 5 mm) | |
| Taper | Set consisting of upper housing part and connection technology |
| Couleur | red (3001) |
| Profondeur | 45.85 mm |
| Forcer | 20 N |
| Largeur | 22.6 mm |
| Hauteur | 99 mm |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Forme du pouls | Half-sine |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 2g (58.1 Hz ... 150 Hz) |
| Type de logement | DIN rail housing |
| Type de produit | Upper housing part |
| Note de l'assemblée | Refer to the data sheet for the range in the download area. |
| Type de montage | Latching with lower housing part |
| épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Spécification | IEC 60695-2-11:2014-02 |
| Durée du test | 1 h |
| Hauteur de la chute | 50 cm |
| Famille de produits | ME OT MSTBO |
| Recommandation | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Durée du choc | 11 ms |
| Instructions de test | X-, Y- and Z-axis |
| Matériau du boîtier | Polyamide |
| Durée d'exposition | 30 s |
| Type de montage sur circuit imprimé | Latching |
| Type d'emballage | packed in cardboard |
| Nombre de positions | 16 |
| Type d'emballage extérieur | Carton |
| Épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Nombre de supports de circuits imprimés | 1 |
| Code IP maximal à atteindre | IP20 |
| Durée du test par axe | 2.5 h |
| Nombre maximal de positions | 20 (pitch: 3.5 mm) |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondeur à partir de la surface du support de base | 38.5 mm |
| Humidité relative (stockage/transport) | 80 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
Description du produit
DIN rail housing, Set consisting of upper housing part and connection technology, width: 22.6 mm, height: 99 mm, depth: 45.85 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
