ME MAX 22,5 3-U1 KMGY

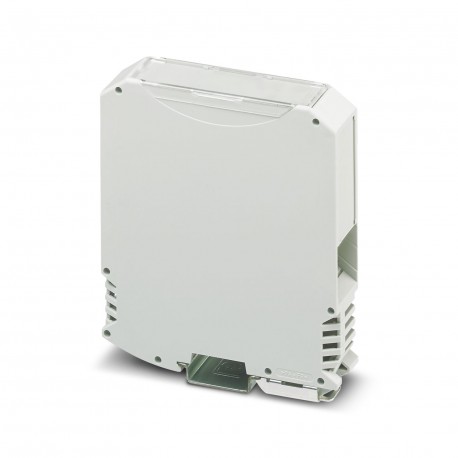

ME MAX 22,5 3-U1 KMGY 2201538 PHOENIX CONTACT Electronic housing
$0.00USD
4142 en stock
Spécifications clés
GTIN:4046356840941
Clé de commande:2201538
Unité d'emballage:10 pc
Pays d'origine:DE (Germany)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356840941 |
| Clé de commande | 2201538 |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85389099 |
| (Données commerciales clés) | 12 (pitch: 7.25 mm/7.5 mm) |
| quantité minimale de commande | 10 pc |
| Couleur (RAL) (Dimensions) | light gray (7035) |
| Type (Données commerciales clés) | Tall design |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Position de montage (données du circuit imprimé) | vertical |
| Profondeur [ d ] (Propriétés de l'élément) | 114.5 mm |
| Matériau du boîtier (Dimensions) | Polyamide |
| Largeur [ w ] (Propriétés de l'élément) | 22.5 mm |
| Température ambiante (données PCB) | 20 °C |
| Hauteur [ h ] (Propriétés de l'élément) | 99 mm |
| Numéro de commande (Données commerciales clés) | 2201538 |
| Type de logement (Données commerciales clés) | DIN rail housing |
| Épaisseur du circuit imprimé (conditions ambiantes) | 1.4 mm ... 1.8 mm |
| Type de montage (Données commerciales clés) | DIN rail mounting |
| Poids par pièce (emballage exclu) | 66.500 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Position de montage (conditions ambiantes) | Vertical (horizontal DIN rail) |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Type de montage sur circuit imprimé (conditions ambiantes) | Latching |
| Type d'emballage (Informations générales) | packed in cardboard |
| Nombre de pièces par paquet (Informations générales) | 10 |
| Nombre de supports de circuits imprimés (conditions ambiantes) | 1 |
| Type d'emballage extérieur (Informations générales) | Carton |
| Code IP maximal à atteindre (Données commerciales clés) | IP20 |
| Température ambiante (assemblage) (Données sur les matériaux) | -5 °C ... 100 °C |
| Nombre maximal de postes (Données commerciales clés) | 20 (pitch: 3.5 mm) |
| Température ambiante (fonctionnement) (Données sur les matériaux) | -40 °C ... 105 °C (depending on power dissipation) |
| Brève description de l'article (Données commerciales clés) | Electronic housing |
| Unités d'emballage par dénomination (Informations générales) | Pcs. |
| Remarque (Dissipation de puissance, boîtier unique à 60 °C) | Refer to the data sheet for the range in the download area. |
| Présence d'orifices de ventilation (Données commerciales clés) | yes |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Humidité relative (stockage/transport) (Données sur les matériaux) | 80 % |
| Température ambiante (stockage/transport) (Données sur les matériaux) | -40 °C ... 55 °C |
| Profondeur à partir du bord supérieur du rail DIN [ d ] (Propriétés de l'élément) | 107 mm |
| Type de note (Dissipation de puissance, boîtier unique à 60 °C) | Assembly instruction: |
| Indice d'inflammabilité selon la norme UL 94 (Informations sur l'emballage) | V0 |
| Position de montage (Dissipation de puissance, boîtier unique à 20 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 30 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 40 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 50 °C) | vertical |
Description du produit
Rail housing, Full housing with metal pin, high design, with ventilation slits, width: 22.6 mm, height: 99 mm, depth: 113.65 mm, color: light gray (7035), cross bridge: Rail bus connector (optional),
