ME MAX 22,5-KIT-3-3-7035+6PSPT4

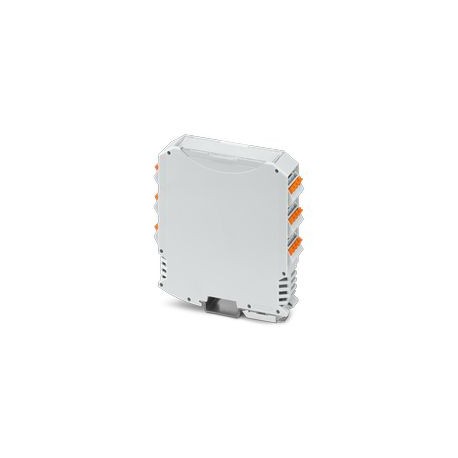

ME MAX 22,5-KIT-3-3-7035+6PSPT4 1342915 PHOENIX CONTACT Rail housing, for DIN rail mounting, colour: luminou..
$0.00USD
3540 en stock
Spécifications clés
:incl. 6 PCB connectors, 4-pos., screw connection, for 2.5 mm², nominal current: 12 A, 320 V
Taper:for mounting on a DIN rail
Couleur:light grey (7035)
Profondeur:113.65 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| incl. 6 PCB connectors, 4-pos., screw connection, for 2.5 mm², nominal current: 12 A, 320 V | |
| Taper | for mounting on a DIN rail |
| Couleur | light grey (7035) |
| Profondeur | 113.65 mm |
| Largeur | 22.5 mm |
| Hauteur | 99 mm |
| Général | Please observe the assembly instructions available in the download area. |
| Type de logement | DIN rail housing |
| Type de produit | Stackable housing set |
| Type de montage | DIN rail mounting |
| épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Série de logements | ME-MAX |
| Nombre de lignes | 3 |
| Matériau du boîtier | Polyamide |
| Méthode de connexion | Push-in spring connection |
| Position de montage | Vertical (horizontal DIN rail) |
| Surface totale du circuit imprimé | 6800 mm² |
| Type de montage sur circuit imprimé | Latching |
| Type d'emballage | packed in cardboard |
| Dessin coté | |
| Nombre de positions | 24 |
| Type d'emballage extérieur | Carton |
| Épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Nombre de supports de circuits imprimés | 1 |
| Code IP maximal à atteindre | IP20 |
| caractéristiques de surface | untreated |
| Nombre maximal de positions | 24 (pitch: 5 mm) |
| Des ouvertures de ventilation sont présentes. | yes |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondeur depuis le bord supérieur du rail DIN | 107 mm |
| Humidité relative (stockage/transport) | 80 % (maximum) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
Description du produit
DIN rail housing, for mounting on a DIN rail, color: light grey (7035), width: 22.5 mm, height: 99 mm, depth: 113.65 mm, incl. 6 PCB connectors, 4-pos., screw connection, for 2.5 mm2, nominal current:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
