ME MAX 45 2-2 BK

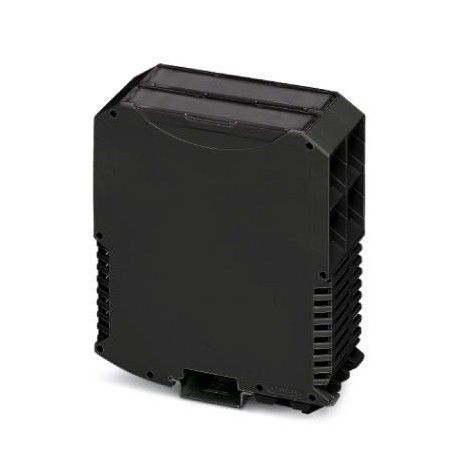

ME MAX 45 2-2 BK 2278144 PHOENIX CONTACT Electronic housing
$0.00USD
3900 en stock
Spécifications clés
GTIN:4046356285353
Note:Made to Order (non-returnable)
Clé de commande:2278144
Unité d'emballage:10 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356285353 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2278144 |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85472000 |
| Spécifications (Choc) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| quantité minimale de commande | 100 pc |
| Couleur (RAL) (Dimensions) | black (9005) |
| Type (Données commerciales clés) | Tall design |
| Facteur de réduction (données PCB) | 1 |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Position de montage (données du circuit imprimé) | vertical |
| Dissipation de puissance (données du circuit imprimé) | 8.2 W |
| Forme du pouls (test de vibration) | Half-sine |
| Accélération (Test de vibration) | 15g |
| Profondeur [ d ] (Propriétés de l'élément) | 114.5 mm |
| Matériau du boîtier (Dimensions) | Polyamide |
| Largeur [ w ] (Propriétés de l'élément) | 45 mm |
| Température ambiante (données PCB) | 20 °C |
| Hauteur [ h ] (Propriétés de l'élément) | 99 mm |
| Spécifications (Test de vibration) | IEC 60068-2-27:2008-02 |
| Numéro de commande (Données commerciales clés) | 2278144 |
| Durée du choc (test de vibration) | 11 ms |
| Instructions de test (Test de vibration) | X-, Y- and Z-axis (pos. and neg.) |
| Type de logement (Données commerciales clés) | DIN rail housing |
| Épaisseur du circuit imprimé (conditions ambiantes) | 1.4 mm ... 1.8 mm |
| Type de montage (Données commerciales clés) | DIN rail mounting |
| Poids par pièce (emballage exclu) | 74.600 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Position de montage (conditions ambiantes) | Vertical (horizontal DIN rail) |
| Nombre de niveaux (Données commerciales clés) | 2 |
| Type de montage sur circuit imprimé (conditions ambiantes) | Latching |
| Type d'emballage (Informations générales) | packed in cardboard |
| Nombre de pièces par paquet (Informations générales) | 10 |
| Nombre de supports de circuits imprimés (conditions ambiantes) | 2 |
| Type d'emballage extérieur (Informations générales) | Carton |
| Code IP maximal à atteindre (Données commerciales clés) | IP20 |
| Résultat, degré de protection, code IP (Choc) | IP20 |
| Température ambiante (assemblage) (Données sur les matériaux) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Données sur les matériaux) | -40 °C ... 105 °C (depending on power dissipation) |
| Amplitude (Résistance mécanique/tonneau de culbutage) | 0.15 mm (10 - 58.1 Hz) |
| Brève description de l'article (Données commerciales clés) | Electronic housing |
| Fréquence (Résistance mécanique/tonneau de culbutage) | 10 - 150 - 10 Hz |
| Nombre de chocs par direction (test de vibration) | 3 |
| Unités d'emballage par dénomination (Informations générales) | Pcs. |
| Vitesse de balayage (Force mécanique/tonneau de culbutage) | 1 octave/min |
| Accélération (Résistance mécanique/tonneau culbutant) | 2g (58.1 - 150 Hz) |
| Présence d'orifices de ventilation (Données commerciales clés) | yes |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Spécifications (Résistance mécanique/tonneau de polissage) | IEC 60068-2-6:2007-12 |
| Humidité relative (stockage/transport) (Données sur les matériaux) | 80 % |
| Instructions de test (Résistance mécanique/tonneau de rodage) | X-, Y- and Z-axis |
| Température ambiante (stockage/transport) (Données sur les matériaux) | -40 °C ... 55 °C |
| Profondeur à partir du bord supérieur du rail DIN [ d ] (Propriétés de l'élément) | 107 mm |
| Spécifications (Dissipation de puissance, boîtier unique à 60 °C) | IEC 60998-1:2002-12 |
| Hauteur de chute (Dissipation de puissance, boîtier unique à 60 °C) | 50 cm |
| Durée du test par axe (Résistance mécanique/tonneau de culbutage) | 2.5 h |
| Indice d'inflammabilité selon la norme UL 94 (Informations sur l'emballage) | V0 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 20 °C) | 0.91 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 30 °C) | 0.81 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 40 °C) | 0.7 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 50 °C) | 0.57 |
| Position de montage (Dissipation de puissance, boîtier unique à 20 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 30 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 40 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 50 °C) | vertical |
| Dissipation de puissance (Dissipation de puissance, boîtier unique à 20 °C) | 7.45 W |
| Dissipation de puissance (Dissipation de puissance, boîtier unique à 30 °C) | 6.65 W |
| Dissipation de puissance (Dissipation de puissance, boîtier unique à 40 °C) | 5.75 W |
| Dissipation de puissance (Dissipation de puissance, boîtier unique à 50 °C) | 4.65 W |
| Température ambiante (dissipation de puissance, boîtier unique à 20 °C) | 30 °C |
| Température ambiante (dissipation de puissance, boîtier unique à 30 °C) | 40 °C |
| Température ambiante (dissipation de puissance, boîtier unique à 40 °C) | 50 °C |
| Température ambiante (dissipation de puissance, boîtier unique à 50 °C) | 60 °C |
| Nombre de cycles de chute (Dissipation de puissance, boîtier unique à 60 °C) | 10 |
| Type de note (Degrés de protection offerts par les boîtiers (code IP)) | Assembly instruction: |
Description du produit
Rail housing, Full housing with metal pin, high design, with ventilation slits, width: 45.2 mm, height: 99 mm, depth: 113.65 mm, color: black (9005), cross bridge: Rail bus connector (optional), numbe
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
