En stock Produit phare
MINI MCR-2-F-UI

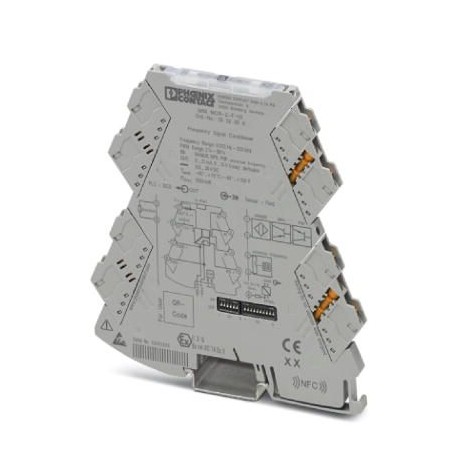

MINI MCR-2-F-UI 2902056 PHOENIX CONTACT Frequency transducer
$0.00USD
3632 en stock
Spécifications clés
GTIN:4046356649872
Clé de commande:2902056
(Données CEM):Class I, Zone 2, Group IIC T5
page du catalogue:Page 84 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356649872 |
| Clé de commande | 2902056 |
| (Données CEM) | Class I, Zone 2, Group IIC T5 |
| page du catalogue | Page 84 (C-5-2017) |
| Profondeur (Remarque) | 120.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 6.2 mm |
| (Données d'entrée) | < 20 mVPP(at 600 Ω) |
| Hauteur (Remarque) | 110.5 mm |
| (Données de sortie) | 63 mA (12 V DC) |
| ATEX (données CEM) | II 3 G Ex nA IIC T4 Gc X |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC T5 |
| Ripple (Données d'entrée) | < 20 mVPP(at 600 Ω) |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | S0 signal |
| DNV GL-EMC (données CEM) | A |
| Désignation (Générale) | Conducted interferences |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Conformité (données CEM) | CE-compliant |
| Désignation (données CEM) | Conducted interferences |
| Couleur (Données de connexion) | gray |
| Émission de bruit (données CEM) | EN 61000-6-4 |
| Nom de la sortie (Données de sortie) | Switching output |
| UL, États-Unis/Canada (données CEM) | UL 508 Listed |
| Type de contact (Données de sortie) | 1 N/O contact |
| DNV GL-Humidité (données CEM) | B |
| DNV GL-Enceinte (données CEM) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (données CEM) | A |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| DNV GL-Température (données CEM) | B |
| Nombre de sorties (Données d'entrée) | 1 |
| Isolation électrique (données CEM) | Reinforced insulation in accordance with IEC 61010-1 |
| Nombre de sorties (Données de sortie) | 1 |
| Consommation électrique (données de sortie) | ≤ 1 W (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| Normes/réglementations (Généralités) | EN 61000-4-6 |
| Longueur de dénudage (Alimentation électrique) | 10 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Courant de sortie maximal (données d'entrée) | 24.6 mA |
| Tension de sortie maximale (données d'entrée) | approx. 12.3 V |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Normes/réglementations (données CEM) | EN 61000-4-6 |
| Affichage de l'état (Données de connexion) | Yellow LED (switching output) |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| Nombre de canaux (Données de connexion) | 1 |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA (via DIP switch) |
| Matériau du boîtier (Données de connexion) | PBT |
| Plage de tension d'alimentation (Données de sortie) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Signal de sortie de tension (données d'entrée) | 0 V ... 10 V (via DIP switch) |
| Position de montage (Données de connexion) | any |
| Entrée de fréquence (conditions ambiantes) | Frequency input |
| Courant de commutation maximal (données de sortie) | 100 mA (30 V) |
| Courant de commutation minimal (données de sortie) | 100 µA |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Poids par pièce (emballage exclu) | 127.700 g |
| Degré de pollution (Données de connexion) | 2 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Configurable/programmable (Données d'entrée) | Yes |
| Isolation électrique (Données de connexion) | Reinforced insulation in accordance with IEC 61010-1 |
| Catégorie de surtension (Données de connexion) | II |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Instructions de montage (Données de connexion) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Tension de commutation maximale (Données de sortie) | 30 V DC |
| Tension de commutation minimale (données de sortie) | 1 V |
| Compatibilité électromagnétique (données CEM) | Conformance with EMC directive |
| Consommation électrique typique (données de sortie) | 32 mA (24 V DC) |
| Tension d'isolement nominale (Données de connexion) | 300 V (effective) |
| Réponse indicielle (0–99 %) (Sortie de commutation) | < 35 ms (f > 500 Hz) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Sources d'entrée disponibles (conditions ambiantes) | NAMUR initiators |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 600 Ω (at 20 mA) |
| Tension de sortie de charge (données d'entrée) | ≥ 10 kΩ |
| Erreur de transmission maximale (données de connexion) | 0.1 % (Frequency) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Plage de mesure de fréquence (conditions ambiantes) | 0.002 Hz ... 200 kHz |
| Certificat de classification (Données de connexion) | DNV GL TAA000021E |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Coefficient de température maximal (Données de connexion) | 0.01 %/K |
| Coefficient de température typique (Données de connexion) | 0.01 %/K |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 3 kV (50 Hz, 1 min.) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Section maximale du conducteur AWG, flexible (alimentation électrique) | 12 |
| Section minimale du conducteur AWG, flexible (alimentation électrique) | 24 |
| Écart typique par rapport à la valeur finale de la plage de mesure (Général) | 2.8 % |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 2 |
| Point de connexion monoconducteur, solide, avec virole, max. (Alimentation électrique) | 1.5 mm² |
| Point de connexion monoconducteur, solide, avec virole, min. (Alimentation électrique) | 0.2 mm² |
| Point de connexion monoconducteur, solide, sans virole, max. (Alimentation électrique) | 2.5 mm² |
| Point de connexion monoconducteur, solide, sans virole, min. (Alimentation électrique) | 0.2 mm² |
Description du produit
Universally configurable frequency converter for conversion of frequency signals (Hz/rpm) and pulse width modulation into normalized signals. Sensor voltages greater than 8.2 V DC possible in combinat
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
