MINI MCR-2-FM-RC

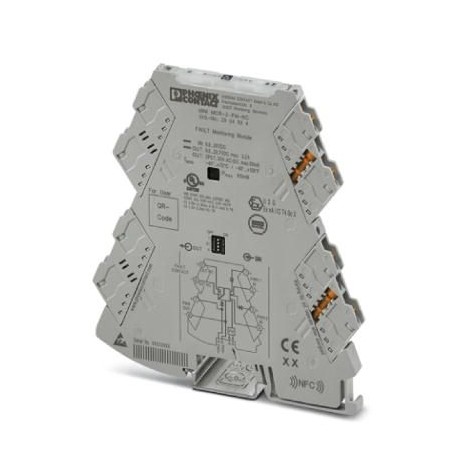

MINI MCR-2-FM-RC 2904504 PHOENIX CONTACT Monitoring module
$0.00USD
3160 en stock
Spécifications clés
GTIN:4046356857406
Note:Made to Order (non-returnable)
Clé de commande:2904504
(Général):Class I, Zone 2, Group IIC T6
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356857406 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2904504 |
| (Général) | Class I, Zone 2, Group IIC T6 |
| page du catalogue | Page 104 (C-5-2017) |
| Profondeur (Remarque) | 120.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 6.2 mm |
| Hauteur (Remarque) | 110.5 mm |
| ATEX (Général) | II 3 G Ex nA IIC T4 Gc X |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC T6 |
| numéro de tarif douanier | 85437090 |
| Conformité (Générale) | CE-compliant |
| Désignation (Générale) | Conducted interferences |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Émission de bruit (Général) | EN 61000-6-4 |
| UL, États-Unis/Canada (Général) | UL 508 Listed |
| Nom de la sortie (Données de sortie) | Switching output |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Isolation électrique (Général) | Basic insulation according to EN 61010 |
| Nombre de sorties (Données d'entrée) | 1 |
| Tension de test (Données de connexion) | 1500 V AC (50 Hz, 1 min.) |
| Normes/réglementations (Généralités) | EN 61000-4-6 |
| Longueur de dénudage (Alimentation électrique) | 10 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Courant de sortie maximal (données d'entrée) | 3.2 A |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Affichage de l'état (Données de connexion) | Yellow LED (switching output) |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| Matériau du boîtier (Données de connexion) | PBT |
| Signal de sortie de tension (données d'entrée) | 9.6 V DC ... 29.7 V DC |
| Position de montage (Données de connexion) | any |
| Courant de commutation maximal (données de sortie) | 50 mA |
| Consommation électrique (sortie à commutation) | < 410 mW (at 24 V DC) |
| Poids par pièce (emballage exclu) | 109.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Nombre d'entrées (Conditions ambiantes) | 1 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | Basic insulation according to EN 61010 |
| Catégorie de surtension (Données de connexion) | II |
| Compatibilité électromagnétique (Général) | Conformance with EMC directive |
| Tension de commutation maximale (Données de sortie) | 30 V DC |
| Plage de tension d'alimentation (sortie à découpage) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Signal d'entrée de tension (conditions ambiantes) | 9.9 V DC ... 30 V DC |
| Tension d'isolement nominale (Données de connexion) | 50 V AC/DC (effective) |
| Consommation de courant maximale (sortie de commutation) | < 16 mA (at 24 V DC) |
| Test de tension d'entrée/sortie (Données de connexion) | 1.5 kV AC (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Description de l'entrée (Conditions ambiantes) | Voltage input for redundancy monitoring |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Certificat de classification (Données de connexion) | DNV GL 14445-15HH |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Coefficient de température maximal (Données de connexion) | < 0.01 %/K |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Section maximale du conducteur AWG, flexible (alimentation électrique) | 12 |
| Section minimale du conducteur AWG, flexible (alimentation électrique) | 24 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Général) | HL 1 - HL 2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Général) | HL 1 - HL 2 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R24 (Général) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 2 |
| Point de connexion monoconducteur, solide, avec virole, max. (Alimentation électrique) | 1.5 mm² |
| Point de connexion monoconducteur, solide, avec virole, min. (Alimentation électrique) | 0.2 mm² |
| Point de connexion monoconducteur, solide, sans virole, max. (Alimentation électrique) | 2.5 mm² |
| Point de connexion monoconducteur, solide, sans virole, min. (Alimentation électrique) | 0.2 mm² |
Description du produit
Fault monitoring module with plug-in connection technology to evaluate and report collective fault monitoring system errors and to monitor supply voltages. Error signaling using an NC contact. Screw c
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
