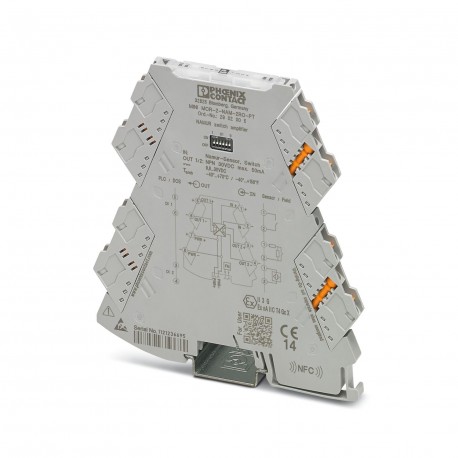

| Paramètre | Valeur |
|---|---|
| 35 mA (12 V DC) | |
| CEM | A |
| Note | When being exposed to interference, there may be minimal deviations. |
| Couleur | gray (RAL 7042) |
| Profondeur | 119.2 mm |
| Largeur | 6.2 mm |
| Hauteur | 109.81 mm |
| Commentaires | Safety measures must be taken to prevent electrostatic discharge. |
| Note CEM | EMC: class A product, see manufacturer's declaration in the download area |
| Humidité | B |
| Enceinte | Required protection according to the Rules shall be provided upon installation on board |
| Vibration | A |
| Isolation | Reinforced insulation according to IEC/EN 61010-1 |
| Certificat | CE-compliant |
| Désignation | Electromagnetic RF field |
| Température | B |
| Type de produit | Isolating switch transf. |
| Tension d'essai | 3 kV AC (50 Hz, 60 s) |
| Note de l'assemblée | The DIN rail connector can be used for bridging the supply voltage. It can be snapped onto a 35 mm EN 60715 DIN rail. |
| Configuration | DIP switches |
| Type de montage | DIN rail mounting |
| Identification | II 3 G Ex ec IIC T4 Gc |
| Émission de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Famille de produits | MINI Analog Pro |
| Affichage de l'état | Green LED (supply voltage) |
| Nombre de canaux | 1 |
| Révision de l'article | 05 |
| Indication d'erreur | Red LED |
| Matériau du boîtier | PBT |
| Tension à vide | 8.2 V DC ±10 % |
| Nombre d'entrées | 1 |
| Degré de pollution | 2 |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Push-in connection |
| Position de montage | any |
| Consommation d'énergie | 450 mW (9.6 V DC) |
| Description de la sortie | Output 1: Signal output; Output 2: Fault signaling output or signal duplicator, can be set via DIP switches |
| Fréquence de commutation | 5 kHz |
| Degré de protection | IP20 (not assessed by UL) |
| Isolation électrique | 4-way isolation |
| Détection des défauts de ligne | > 6 mA (Short circuit) |
| Catégorie de surtension | II |
| Plage de tension d'alimentation | 9.6 V DC ... 30 V DC (The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715) |
| Installation Ex (EPL) | Gc |
| Normes/réglementations | EN 61000-4-2 |
| temps de réponse typique | 10 µs |
| Heure d'extinction typique | 35 µs |
| type de commutation de contact | 2 N/O contacts |
| courant d'appel maximal | 50 mA |
| courant de commutation minimal | 5 mA |
| Tension d'alimentation nominale | 24 V DC |
| Sources d'entrée disponibles | NAMUR proximity sensors (IEC/EN 60947-5-6) |
| Tension d'isolation nominale | 300 Vrms |
| Tension de commutation maximale | 30 V DC |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Consommation de courant typique | 18 mA (24 V DC) |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Conformance with EMC directive |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| courant du signal de seuil de commutation « 0 » | < 1.2 mA (blocking) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Signal de seuil de commutation « 1 », courant | > 2.1 mA (conductive) |
| Isolation électrique entre l'entrée et la sortie | yes |
| Dissipation de puissance maximale en condition nominale | 450 mW |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Spécifications techniques et données de performance
Guide d'installation et d'utilisation
