En stock Produit phare
MINI MCR-2-RPSS-I-I

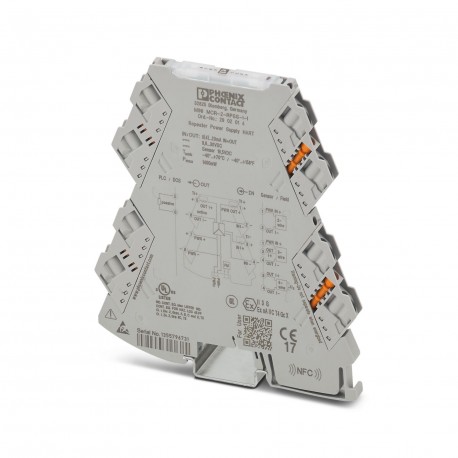

MINI MCR-2-RPSS-I-I 2902014 PHOENIX CONTACT Repeater power supply
$0.00USD
3213 en stock
Spécifications clés
:0.1 % (of final value in isolator operation)
CEM:A
Note:When being exposed to interference, there may be minimal deviations.
Taper:Signal conditioner
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.1 % (of final value in isolator operation) | |
| CEM | A |
| Note | When being exposed to interference, there may be minimal deviations. |
| Taper | Signal conditioner |
| Couleur | gray (RAL 7042) |
| Profondeur | 119.2 mm |
| Largeur | 6.2 mm |
| Hauteur | 109.81 mm |
| Ondulation | < 20 mVPP(600 Ω) |
| Altitude | ≤ 2000 m |
| Commentaires | Safety measures must be taken to prevent electrostatic discharge. |
| Note CEM | EMC: class A product, see manufacturer's declaration in the download area |
| Humidité | B |
| Enceinte | Required protection according to the Rules shall be provided upon installation on board |
| Vibration | A |
| Isolation | Reinforced insulation according to IEC/EN 61010-1 |
| Certificat | CE-compliant |
| Désignation | Electromagnetic RF field |
| Température | B |
| Type de produit | Repeater power supply |
| Filetage | M3 |
| Tension d'essai | 3 kV AC (50 Hz, 60 s) |
| Note de l'assemblée | The DIN rail connector can be used for bridging the supply voltage. It can be snapped onto a 35 mm EN 60715 DIN rail. |
| Fonction HART | Yes |
| Type de montage | DIN rail mounting |
| Identification | II 3 G Ex ec IIC T4 Gc |
| Émission de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Famille de produits | MINI Analog Pro |
| Affichage de l'état | Green LED (supply voltage) |
| Nombre de canaux | 1 |
| Révision de l'article | 12 |
| Matériau du boîtier | PBT |
| Tension à vide | < 20 V |
| Nombre d'entrées | 1 |
| Degré de pollution | 2 |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Nombre de sorties | 1 |
| Consommation d'énergie | ≤ 1400 mW (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| circuit de protection | Transient protection |
| Signal d'entrée actuel | 0 mA ... 20 mA (isolator operation) |
| Degré de protection | IP20 (not assessed by UL) |
| Isolation électrique | 3-way isolation |
| Catégorie de surtension | II |
| Plage de tension d'alimentation | 9.6 V DC ... 30 V DC (The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715) |
| Signal de sortie actuel | 0 mA ... 20 mA (isolator operation) |
| Installation Ex (EPL) | Gc |
| Normes/réglementations | EN 61000-4-2 |
| Fréquence limite (3 dB) | > 1.75 kHz |
| Tension d'alimentation nominale | 24 V DC |
| Réponse en échelon (10-90%) | < 200 µs (typ.) |
| Description de l'entrée | Sensor circuit |
| Tension d'isolation nominale | 300 Vrms |
| Signal de sortie de courant maximal | 24 mA |
| Erreur de transmission maximale | 0.05 % (of final value in repeater power supply operation) |
| tension d'alimentation de l'émetteur | > 19.5 V |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Consommation de courant typique | 25 mA (at 24 V DC and in isolator operation) |
| Comportement de transmission du signal | In = Out |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Conformance with EMC directive |
| courant d'entrée de résistance | 68 Ω (+0.7 V for test diode) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| courant de charge/sortie | ≤ 600 Ω (20 mA) |
| Coefficient de température maximal | 0.0075 %/K |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Coefficient de température, typique | 0.0075 %/K |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Isolation électrique entre l'entrée et la sortie | yes |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Description du produit
3-way power separator amplifier with plug-in connection technology. HART transparency, 0(4) input signal... 20 mA, 0(4) output signal... 20 mA. The device can be used in both splitter mode and power s
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
