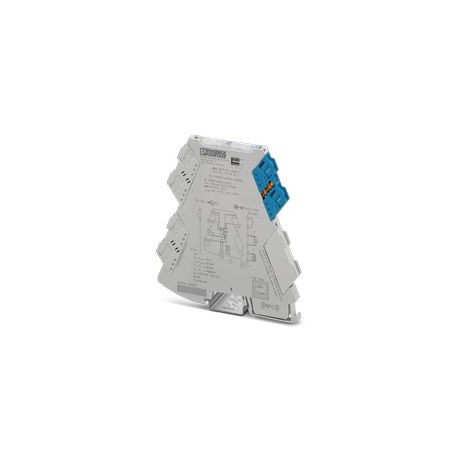

MINI MCR-EX-NAM-T
MINI MCR-EX-NAM-T 2908807 PHOENIX CONTACT Ex i-NAMUR Signal Conditioner for the operation of proximity senso..
$0.00USD
4391 en stock
Spécifications clés
:Floating switch contacts
Profondeur:119.2 mm
Largeur:6.2 mm
Hauteur:109.81 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Floating switch contacts | |
| Profondeur | 119.2 mm |
| Largeur | 6.2 mm |
| Hauteur | 109.81 mm |
| Isolation | Double/reinforced insulation |
| Certificat | CE-compliant |
| Plage de hauteur | > 2000 m ... 3000 m |
| Type de produit | Isolating switch transf. |
| Filetage | M3 |
| Tension d'essai | 2.5 kV AC (50 Hz, 60 s) |
| Configuration | DIP switches |
| Identification | II (1) G [Ex ia Ga] IIC |
| Émission de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Famille de produits | MINI Analog Pro |
| Affichage de l'état | Green LED (supply voltage) |
| Surveillance de ligne | Line fault detection |
| Matériau du boîtier | PBT |
| Nombre d'entrées | 1 |
| Degré de pollution | 2 (≤ 5000 m) |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Screw connection |
| Section transversale AWG | (converted acc. to IEC) |
| Position de montage | any |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Description de la sortie | passive |
| Circuits Ex i (EPL) | Ga |
| Fréquence de commutation | ≤ 10 kHz (IOUT≥ 5 mA) |
| Degré de protection | IP20 |
| Puissance de sortie maximale Po | 28 mW |
| Catégorie de surtension | II (≤ 5000 m) |
| Plage de tension d'alimentation | 19.2 V DC ... 30 V DC |
| Installation Ex (EPL) | Gc |
| Normes/réglementations | IEC/EN 61010-1 |
| Courant de sortie maximal Io | 10.9 mA |
| Tension de sortie maximale Uo | 10.1 V |
| courant de commutation max. | 50 mA |
| Tension d'alimentation nominale | 24 V DC |
| Sources d'entrée disponibles | NAMUR proximity sensors (IEC/EN 60947-5-6) |
| Tension d'isolation nominale | 300 Vrms |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Inductance interne maximale Li | negligible |
| Capacité interne maximale Ci | negligible |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Tension maximale liée à la sécurité Um | 253 V AC |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| I (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 1 µF |
| I (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 300 mH / 160 µF |
| IIC (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF |
| IIA (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 300 mH / 93 µF |
| IIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 300 mH / 2.87 µF |
| IIIC (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 1 µF |
| IIB/IIA (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 1 µF |
| IIB/IIIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 19.4 µF |
| I/IIB/IIA/IIIC (circuit mixte) : Inductance externe max. Lo/ Capacité externe max. Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
Description du produit
Ex i-NAMUR signal conditioner for operating proximity sensors and switches. The signals are transmitted to the control level via 1 transistor output (passive). Standard configuration, Line fault detec
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
