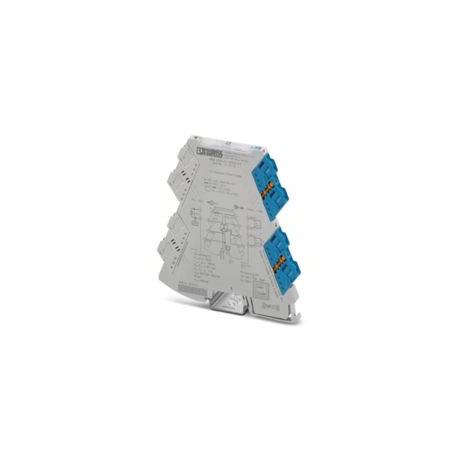

MINI MCR-EX-RPSS-I-I
MCR-EX-RPSS-I-I 2908803 PHOENIX CONTACT MINI Analog Signal Conditioner SIL 2
$347.64USD
59 en stock
Spécifications clés
:> 15.75 V (21 mA)
Note:Single-channel
Taper:Ex i signal conditioners with SIL functional safety
Couleur:gray (RAL 7042)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| > 15.75 V (21 mA) | |
| Note | Single-channel |
| Taper | Ex i signal conditioners with SIL functional safety |
| Couleur | gray (RAL 7042) |
| Profondeur | 119.2 mm |
| Largeur | 6.2 mm |
| Hauteur | 109.81 mm |
| Isolation | Double/reinforced insulation |
| Application | Analog IN |
| Certificat | CE-compliant |
| Plage de hauteur | > 2000 m ... 3000 m |
| Type de produit | Repeater power supply |
| Filetage | M3 |
| Tension d'essai | 2.5 kV AC (50 Hz, 60 s) |
| chute de tension | < 4 V DC (20 mA) |
| Type de montage | DIN rail mounting |
| Identification | II (1) G [Ex ia Ga] IIC |
| Émission de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Famille de produits | MINI Analog Pro |
| Affichage de l'état | Green LED (supply voltage) |
| Surveillance de ligne | Line fault detection |
| Révision de l'article | 03 |
| Matériau du boîtier | PBT |
| Courant d'entrée Ii | 150 mA |
| Tension d'entrée Ui | 30 V |
| Tension à vide | ≤ 15 V DC |
| Degré de pollution | 2 (≤ 5000 m) |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Nombre de sorties | 1 |
| Consommation d'énergie | ≤ 1.4 W |
| Choc (opération) | 15g (DIN EN 60068-2-27) |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Description de la sortie | Current output |
| Circuits Ex i (EPL) | Ga |
| Protocoles pris en charge | HART-transparent |
| Protection contre les courts-circuits | yes |
| Signal d'entrée actuel | 4 mA ... 20 mA |
| Puissance de sortie maximale Po | 647 mW |
| Catégorie de surtension | II (≤ 5000 m) |
| Plage de tension d'alimentation | 19.2 V DC ... 30 V DC |
| Signal de sortie actuel | 4 mA ... 20 mA |
| Installation Ex (EPL) | Gc |
| Directive Basse Tension | Conformance with Low Voltage Directive |
| Normes/réglementations | IEC/EN 61010-1 |
| Vibration (fonctionnement) | 5g (DIN EN 60068-2-6) |
| Fréquence limite (3 dB) | ≥ 1.75 kHz |
| Courant de sortie maximal Io | 98 mA |
| Tension de sortie maximale Uo | 26.4 V |
| Tension d'alimentation nominale | 24 V DC |
| Réponse en échelon (10-90%) | ≤ 10 ms |
| Description de l'entrée | Active current input, intrinsically safe |
| Tension d'isolation nominale | 300 Vrms |
| Erreur de transmission maximale | ≤ 0.1 % |
| tension d'alimentation de l'émetteur | > 16 V (20 mA) |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Inductance interne maximale Li | negligible |
| protection contre l'inversion de polarité | yes |
| Capacité interne maximale Ci | 4 nF |
| Comportement de transmission du signal | In = Out |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Any mounting position) |
| courant de charge/sortie | ≤ 450 Ω (20 mA) |
| Coefficient de température maximal | ≤ 0.01 % |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (at 25 °C, non-condensing) |
| Tension maximale liée à la sécurité Um | 253 V AC |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| IIC (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 1.4 mH / 45 nF, 1 mH / 52 nF, 500 µH / 69 nF, 200 µH / 92 nF |
| IIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 2 mH / 92 nF |
| IIA/I (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 10 mH / 496 nF, 1 mH / 556 nF, 500 µH / 656 nF, 200 µH / 836 nF, 100 µH / 996 nF |
| IIA/I (circuit simple) : Inductance externe max. Lo/ Capacité externe max. Co | 10 mH / 2.48 µF |
| IIB/III (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 4 mH / 306 nF, 1 mH / 386 nF, 500 µH / 466 nF, 200 µH / 616 nF, 100 µH / 736 nF |
| IIB/III (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 4 mH / 730 nF |
Description du produit
Ex i-Repeater power supply and input signal conditioner transmits supplied or active 0 mA/4 mA ... 20 mA signals from the Ex area to a load in the safe area.. HART-transparent, no-load voltage: 15 V D
