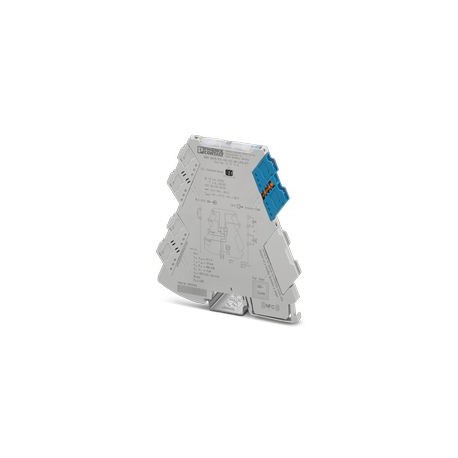

| Paramètre | Valeur |
|---|---|
| > 10 kΩ (Line break) | |
| Profondeur | 119.2 mm |
| Largeur | 6.2 mm |
| Hauteur | 109.81 mm |
| Isolation | Double/reinforced insulation |
| Certificat | CE-compliant |
| Plage de hauteur | > 2000 m ... 3000 m |
| Type de produit | Solenoid driver |
| Tension d'essai | 2.5 kV AC (50 Hz, 60 s) |
| Courant d'entrée | < 3 mA |
| temps de réponse | < 20 ms |
| Identification | II (1) G [Ex ia Ga] IIC |
| Émission de bruit | IEC/EN 61000-6-4 |
| Immunité au bruit | IEC/EN 61000-6-2 |
| Tension de sortie | ≥ 12.5 V DC (38 mA) |
| Famille de produits | MINI Analog Pro |
| impédance d'entrée | > 1 MΩ (high-resistance in the event of a line fault at the output) |
| Surveillance de ligne | Line fault detection |
| résistance de sortie | ≥ 270 Ω (Internal resistance Ri) |
| Indication d'erreur | Red LED |
| Tension à vide | > 23 V DC |
| Nombre d'entrées | 1 |
| Degré de pollution | 2 (≤ 5000 m) |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Push-in connection |
| Section transversale AWG | (converted acc. to IEC) |
| Nombre de sorties | 1 |
| Consommation d'énergie | < 1.5 W |
| Limites actuelles | > 38 mA (with line fault detection) |
| Description de la sortie | intrinsically safe |
| Circuits Ex i (EPL) | Ga |
| Protection contre les courts-circuits | yes |
| Degré de protection | IP20 |
| Détection des défauts de ligne | < 25 Ω (Short circuit) |
| Puissance de sortie maximale Po | 685 mW |
| Catégorie de surtension | II (≤ 5000 m) |
| Plage de tension d'alimentation | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Installation Ex (EPL) | Gc |
| Normes/réglementations | IEC/EN 61010-1 |
| Type de signal de sortie | Transistor output via T-BUS |
| Courant de sortie maximal Io | 101 mA |
| Tension de sortie maximale Uo | 27.1 V |
| Tension d'alimentation nominale | 24 V DC |
| Tension d'isolation nominale | 250 Vrms |
| Signal de commutation de niveau « 0 » | 0 V DC ... 5 V DC |
| Commutation du signal de niveau « 1 » | 15 V DC ... 30 V DC |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Inductance interne maximale Li | negligible |
| Capacité interne maximale Ci | 11 nF |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Tension maximale liée à la sécurité Um | 253 V AC |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| I (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 30 mH / 4.1 µF |
| IIA (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 23 mH / 2.3 µF |
| IIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 3 mH / 78 nF |
| IIB/IIIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 12 mH / 686 nF |
