MINI MCR-SL-F-UI-NC

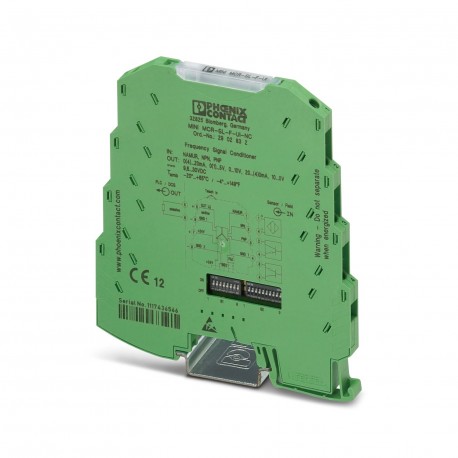

MINI MCR-SL-F-UI-NC 2902832 PHOENIX CONTACT Frequency transducer
$0.00USD
3113 en stock
Spécifications clés
GTIN:4046356682367
Clé de commande:2902832
(Données CEM):Class I, Zone 2, Group IIC
page du catalogue:Page 109 (C-7-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356682367 |
| Clé de commande | 2902832 |
| (Données CEM) | Class I, Zone 2, Group IIC |
| page du catalogue | Page 109 (C-7-2015) |
| Profondeur (Remarque) | 102.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 6.2 mm |
| (Données d'entrée) | < 20 mVPP(at 500 Ω) |
| Hauteur (Remarque) | 93.1 mm |
| ATEX (données CEM) | II 3 G Ex nA IIC T4 Gc X |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC |
| Ripple (Données d'entrée) | < 20 mVPP |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | Floating relay contact (dry contact) |
| Désignation (Générale) | Conducted interferences |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Conformité (données CEM) | CE-compliant |
| Désignation (données CEM) | Conducted interferences |
| Couleur (Données de connexion) | green |
| Nom de la sortie (Données d'entrée) | Voltage output / current output |
| Émission de bruit (données CEM) | EN 61000-6-4 |
| UL, États-Unis/Canada (données CEM) | UL 508 Listed |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 1 |
| Isolation électrique (données CEM) | Basic insulation according to EN 61010 |
| Consommation électrique (données de sortie) | < 800 mW (at IOUT= 20 mA, 9.6 V DC, load 500 Ω) |
| Normes/réglementations (Généralités) | EN 61000-4-6 |
| Longueur de dénudage (Alimentation électrique) | 12 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Courant de sortie maximal (données d'entrée) | 24.6 mA |
| Tension de sortie maximale (données d'entrée) | approx. 12.3 V |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Normes/réglementations (données CEM) | EN 61000-4-6 |
| Affichage de l'état (Données de connexion) | LED red |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| Nombre de canaux (Données de connexion) | 1 |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | PBT |
| Plage de tension d'alimentation (Données de sortie) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Signal de sortie de tension (données d'entrée) | 0 V ... 5 V |
| Position de montage (Données de connexion) | any |
| Entrée de fréquence (conditions ambiantes) | Frequency input |
| Éléments de fonctionnement (Données de connexion) | Press/slide button |
| Circuit de protection (Données de connexion) | Transient protection |
| Réponse indicielle (0–99 %) (Données d'entrée) | < 35 ms (At f > 500 Hz) |
| Poids par pièce (emballage exclu) | 114.700 g |
| Degré de pollution (Données de connexion) | 2 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Configurable/programmable (Données d'entrée) | Yes |
| Isolation électrique (Données de connexion) | Basic insulation according to EN 61010 |
| Catégorie de surtension (Données de connexion) | II |
| Instructions de montage (Données de connexion) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Compatibilité électromagnétique (données CEM) | Conformance with EMC directive |
| Amplitude d'entrée maximale (conditions ambiantes) | 30 V (incl. DC voltage) |
| Consommation électrique typique (données de sortie) | < 28 mA (at IOUT= 20 mA, 24 V DC, load 500 Ω) |
| Tension d'isolement nominale (Données de connexion) | 50 V AC/DC |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 65 °C |
| Sources d'entrée disponibles (conditions ambiantes) | NPN/PNP transistor outputs |
| Charge/sortie courant de sortie (Données d'entrée) | 500 Ω (at 20 mA) |
| Tension de sortie de charge (données d'entrée) | ≥ 10 kΩ |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Configurable/programmable (conditions ambiantes) | Yes |
| Plage de mesure de fréquence (conditions ambiantes) | 0.002 Hz ... 20 kHz (DIP switch) |
| Certificat de classification (Données de connexion) | DNV GL 14085-15HH |
| Section du conducteur AWG max. (Alimentation électrique) | 12 |
| Section du conducteur AWG min. (Alimentation électrique) | 26 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | 0.01 %/K |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 1.5 kV (50 Hz, 1 min.) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Erreur de transmission dans la plage de mesure définie (Données de connexion) | 0.1 % |
| Écart typique par rapport à la valeur finale de la plage de mesure (Général) | 0.3 % |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 2 |
Description du produit
The configurable frequency converter is suitable for the connection of NAMUR proximity initiators and sensors with NPN and PNP outputs. It can be configured via DIP switch and Teach In Wheel. Screw co
