MINI MCR-SL-IDS-I-I-SP

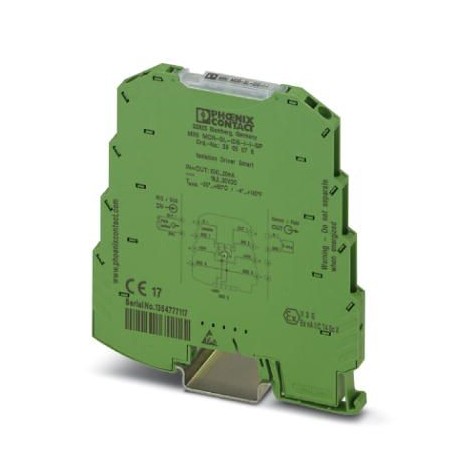

MINI MCR-SL-IDS-I-I-SP 2905578 PHOENIX CONTACT Output signal conditioner
$0.00USD
3173 en stock
Spécifications clés
GTIN:4046356966283
Note:Made to Order (non-returnable)
Clé de commande:2905578
(Données CEM):Class I, Zone 2, Group IIC
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356966283 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2905578 |
| (Données CEM) | Class I, Zone 2, Group IIC |
| page du catalogue | Page 100 (C-7-2015) |
| Profondeur (Remarque) | 102.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 6.2 mm |
| (Données d'entrée) | 0 mA ... 20 mA |
| GL (données CEM) | GL applied for |
| Hauteur (Remarque) | 93.1 mm |
| ATEX (données CEM) | II 3 G Ex nA IIC T4 Gc X |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC |
| Ripple (Données d'entrée) | < 20 mVrms |
| numéro de tarif douanier | 85437090 |
| GL (Données de connexion) | GL applied for |
| (Conditions ambiantes) | 0 mA ... 20 mA |
| Désignation (Générale) | Conducted interferences |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Conformité (données CEM) | CE-compliant |
| Désignation (données CEM) | Conducted interferences |
| Couleur (Données de connexion) | green |
| Nom de la sortie (Données d'entrée) | Current output |
| Émission de bruit (données CEM) | EN 61000-6-4 |
| UL, États-Unis/Canada (données CEM) | UL 508 Listed |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Nombre de sorties (Données d'entrée) | 1 |
| Isolation électrique (données CEM) | Basic insulation according to EN 61010 |
| Consommation électrique (données de sortie) | < 600 mW (at 24 V DC) |
| Normes/réglementations (Généralités) | EN 61000-4-6 |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Spring-cage connection |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Normes/réglementations (données CEM) | EN 61000-4-6 |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| Nombre de canaux (Données de connexion) | 1 |
| Signal de sortie actuel (données d'entrée) | 4 mA ... 20 mA |
| Matériau du boîtier (Données de connexion) | PBT |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Comportement de transmission (données d'entrée) | 1:1 to input signal |
| Position de montage (Données de connexion) | any |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Circuit de protection (Données de connexion) | Transient protection |
| Poids par pièce (emballage exclu) | 80.500 g |
| Degré de pollution (Données de connexion) | 2 |
| Nombre d'entrées (Conditions ambiantes) | 1 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | Basic insulation according to EN 61010 |
| Catégorie de surtension (Données de connexion) | II |
| Instructions de montage (Données de connexion) | To bridge the supply voltage, the DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Courant d'entrée maximal (conditions ambiantes) | 20 mA |
| Compatibilité électromagnétique (données CEM) | Conformance with EMC directive |
| Fréquence limite (3 dB) (Données de connexion) | > 175 Hz |
| Réponse indicielle (10-90%) (Données de connexion) | < 2 ms |
| Signal d'entrée actuel (conditions ambiantes) | 4 mA ... 20 mA |
| Tension d'isolement nominale (Données de connexion) | 50 V AC/DC |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 800 Ω (at 20 mA) |
| Erreur de transmission maximale (données de connexion) | ≤ 0.1 % (of final value) |
| Limitation de la tension d'entrée (conditions ambiantes) | < 2 V (20 mA) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Section du conducteur AWG max. (Alimentation électrique) | 12 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.01 %/K |
| Coefficient de température typique (Données de connexion) | < 0.01 %/K |
| Courant d'entrée de résistance (conditions ambiantes) | 50 Ω |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 1.5 kV (50 Hz, 1 min.) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Écart typique par rapport à la valeur finale de la plage de mesure (Général) | 3 % |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 2 |
