MINI MCR-SL-UI-F-SP

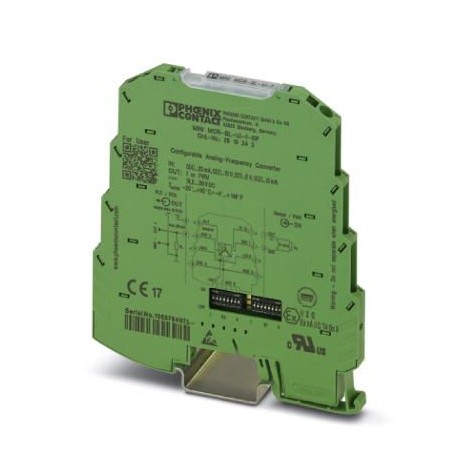

MINI MCR-SL-UI-F-SP 2810243 PHOENIX CONTACT Frequency transducer
$0.00USD
4173 en stock
Spécifications clés
GTIN:4017918996062
Clé de commande:2810243
(Données CEM):Class I, Div. 2, Groups A, B, C, D T4
page du catalogue:Page 110 (C-7-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918996062 |
| Clé de commande | 2810243 |
| (Données CEM) | Class I, Div. 2, Groups A, B, C, D T4 |
| page du catalogue | Page 110 (C-7-2015) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | < 1 s (+ (1/f) largest filter) |
| ATEX (données CEM) | II 3 G Ex nA IIC T4 Gc X |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Div. 2, Groups A, B, C, D T4 |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | 2 V ... 10 V |
| Désignation (Générale) | Conducted interferences |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Conformité (données CEM) | CE-compliant |
| Désignation (données CEM) | Conducted interferences |
| Chargement min. (Données d'entrée) | 12 mA ≤ (UL/ RL) ≤ 20 mA |
| Couleur (Données de connexion) | green |
| Émission de bruit (données CEM) | EN 61000-6-4 |
| UL, États-Unis/Canada (données CEM) | UL 508 Recognized |
| Profondeur (Données commerciales clés) | 102.5 mm |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 93.1 mm |
| Conformité (Données de connexion) | CE-compliant |
| Sortie de fréquence (données d'entrée) | 0 Hz ... 10 kHz |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Nombre de sorties (Données d'entrée) | 1 |
| Signal de sortie PWM (données d'entrée) | 7.8 kHz (10 bit) |
| Isolation électrique (données CEM) | Basic insulation according to EN 61010 |
| Consommation électrique (données de sortie) | < 200 mW |
| Normes/réglementations (Généralités) | EN 61000-4-6 |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Type de protection (Données d'entrée) | Short-circuit protection, polarity reversal protection |
| Méthode de connexion (Alimentation électrique) | Spring-cage connection |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Normes/réglementations (données CEM) | EN 61000-4-6 |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Recognized |
| Courant de charge maximal (Données d'entrée) | 20 mA |
| Nombre de canaux (Données de connexion) | 1 |
| Dépassement/insuffisance de plage (Données d'entrée) | Can be set (via DIP switch) |
| Matériau du boîtier (Données de connexion) | PBT |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Position de montage (Données de connexion) | any |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Réponse indicielle (0–99 %) (Données d'entrée) | < 15 ms (+ (1/f) smallest filter) |
| Poids par pièce (emballage exclu) | 108.300 g |
| Degré de pollution (Données de connexion) | 2 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | Basic insulation according to EN 61010 |
| Consommation de courant maximale (Données de sortie) | < 10 mA (at 24 V DC) |
| Tension de commutation maximale (données d'entrée) | 30 V |
| Catégorie de surtension (Données de connexion) | II |
| Compatibilité électromagnétique (données CEM) | Conformance with EMC directive |
| Signal d'entrée actuel (conditions ambiantes) | 0 mA ... 20 mA |
| Signal d'entrée de tension (conditions ambiantes) | 0 V ... 5 V |
| Tension d'isolement nominale (Données de connexion) | 30 V AC |
| Connexion conforme à la norme (données CEM) | CUL |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 65 °C |
| Erreur de transmission maximale (données de connexion) | ≤ 0.1 % (> 7 kHz ≤ 0.2 %) |
| Configurable/programmable (conditions ambiantes) | Yes |
| Certificat de classification (Données de connexion) | DNV GL TAA00000N1 |
| Section du conducteur AWG max. (Alimentation électrique) | 12 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.02 %/K |
| Coefficient de température typique (Données de connexion) | < 0.02 %/K |
| Courant d'entrée de résistance (conditions ambiantes) | approx. 50 Ω |
| Tension de test, entrée/sortie/alimentation (Données de connexion) | 1.5 kV (50 Hz, 1 min.) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Résistance d'entrée de la tension d'entrée (conditions ambiantes) | approx. 110 kΩ |
| Écart typique par rapport à la valeur finale de la plage de mesure (Général) | 2 % |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (données CEM) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 2 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 2 |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
