MKDS 10 HV/ 2-ZB-10,16

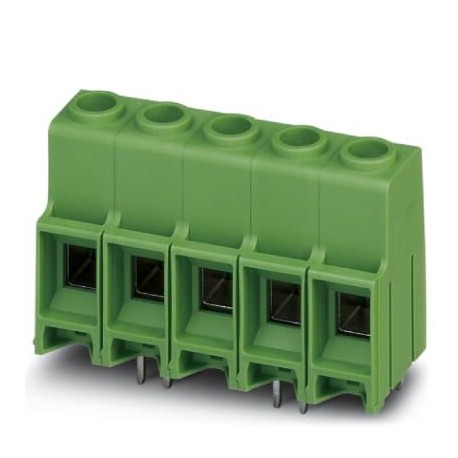

MKDS 10 HV/ 2-ZB-10,16 1709681 PHOENIX CONTACT PCB terminal block
$5.74USD
1773 en stock
Spécifications clés
GTIN:4046356073769
Clé de commande:1709681
page du catalogue:Page 453 (C-1-2013)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356073769 |
| Clé de commande | 1709681 |
| page du catalogue | Page 453 (C-1-2013) |
| Unité d'emballage | 50 pc |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| quantité minimale de commande | 50 pc |
| (Informations sur l'emballage) | Following IEC 60068-2-54:2006-04 |
| Chaleur sèche (test de vibration) | 168 h/100°C |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tension (Tests électriques) | 800 V |
| Chaleur humide (test de vibration) | 48 h/30 °C/92 % |
| Argumentaire (Données commerciales clés) | 10.16 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Résultat du test (test de vibration) | Test passed |
| Courant nominal (test d'arrachement) | 76 A |
| Couple (paramètres électriques) | 1.2 Nm ... 1.5 Nm |
| Pas (Données sur les matériaux - boîtier) | 10.16 mm |
| Processus (Informations sur l'emballage) | Wave soldering |
| Évaluation actuelle (Propriétés de l'article) | 76 A |
| Disposition des broches (Données commerciales clés) | Zigzag pinning W |
| Résultat du test (conditions ambiantes) | Test passed |
| Légende (Données sur les matériaux - logement) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Filetage (Données commerciales clés) | M4 |
| Type de montage (Données commerciales clés) | Wave soldering |
| Spécifications de test (Test de vibration) | IEC 60998-1:2002-12 |
| (Méthode de terminaison et de connexion) | 16 mm² / solid / > 100 N |
| Test de connexion (conditions ambiantes) | IEC 60998-2-2:2002-12 |
| Poids par pièce (emballage exclu) | 16.730 g |
| Dimension a (Données sur les matériaux - boîtier) | 10.16 mm |
| Spécifications (Informations sur l'emballage) | Following IEC 61760-1:2006-04 |
| Largeur [ w ] (Données sur le matériau - boîtier) | 20.32 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 35.8 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 18.7 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Méthode de connexion (Données commerciales clés) | Screw connection with tension sleeve |
| Gamme d'articles (Données commerciales clés) | MKDS 10 HV |
| Dimensions des broches (Données du matériau - boîtier) | 1 x 0.9 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 5 mm |
| Longueur de dénudage (paramètres électriques) | 10 mm |
| Nombre de postes (Données commerciales clés) | 2 |
| Diamètre du trou (Dimensions du produit) | 1.5 mm |
| Nombre de potentiels (Données commerciales clés) | 2 |
| Tête de vis à entraînement par forme (Données commerciales clés) | Slotted (L) |
| Nombre de connexions (Données commerciales clés) | 2 |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 8 kV |
| Groupe de matériaux isolants (Essais électriques) | I |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 8 kV |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 8 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Tension de surtension nominale (III/2) (Tests électriques) | 8 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 8 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Schéma (Dégagements d'air et distances de fuite) | |
| Tension d'isolement nominale (III/2) (Test d'arrachement) | 1000 V |
| Température ambiante (assemblage) (Notes de traitement) | -5 °C ... 100 °C |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60998-2-1:2002-12 |
| Température ambiante (fonctionnement) (Notes de traitement) | -40 °C |
| Tension d'isolement nominale (II/2) (Essais électriques) | 1000 V |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 1000 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 1000 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 800 V |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.5 mm² ... 16 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 30.8 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Chaleur sèche (Courbes de capacité de transport de courant / de déclassement) | 168 h/100°C |
| Section transversale du conducteur flexible (paramètres électriques) | 0.5 mm² ... 16 mm² |
| Chaleur humide (Courbes de capacité de transport de courant / de déclassement) | 48 h/30 °C/92 % |
| Résultat du test (Courbes de capacité de charge/déclassement) | Test passed |
| Température ambiante (stockage/transport) (Notes de traitement) | -40 °C ... 70 °C |
| (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | CUL |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 20 ... 6 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60998-1:2002-12 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Spécifications de test (Courbes de capacité de transport de courant / de déclassement) | IEC 60998-1:2002-12 |
| Zone de soudure de la surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (2 - 3 µm Ni) |
| Point de connexion en surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (2 - 3 µm Ni) |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.5 mm² ... 6 mm² |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.5 mm² ... 6 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Raccordement conforme à la norme (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | EN-VDE |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.5 mm² / solid / stranded / > 20 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.5 mm² ... 16 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.5 mm² ... 16 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Résistance au vieillissement, à l'humidité et à la pénétration de particules solides) | V0 |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique (Paramètres électriques) | 0.5 mm² ... 4 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.5 mm² ... 6 mm² |
| Résistance au vieillissement, à l'humidité, à la pénétration de corps solides et aux infiltrations d'eau nuisibles (Courbes de capacité de transport de courant / de déclassement) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Description du produit
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal cross-section: 16 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2,
