En stock Produit phare
MKDS 3/ 7-5,08 H1L NZ053

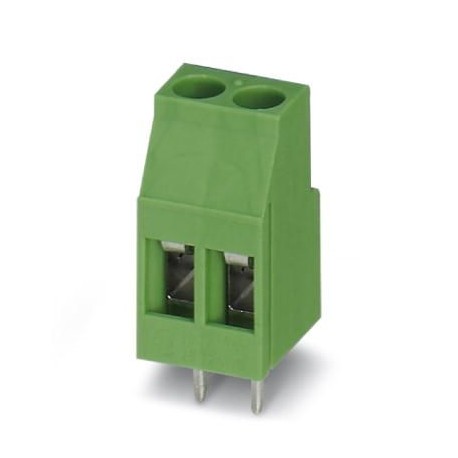

MKDS 3/ 7-5,08 H1L NZ053 1986330 PHOENIX CONTACT PCB terminal block
$0.00USD
4150 en stock
Spécifications clés
GTIN:4017918923716
Note:Made to Order (non-returnable)
Clé de commande:1986330
Unité d'emballage:60 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918923716 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1986330 |
| Unité d'emballage | 60 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| quantité minimale de commande | 60 pc |
| Chaleur sèche (test de vibration) | 168 h/100°C |
| Chaleur humide (test de vibration) | 48 h/30 °C/92 % |
| Argumentaire (Données commerciales clés) | 5.08 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Résultat du test (test de vibration) | Test passed |
| Courant nominal (test d'arrachement) | 24 A |
| Couple (paramètres électriques) | 0.5 Nm ... 0.6 Nm |
| Pas (Données sur les matériaux - boîtier) | 5.08 mm |
| Évaluation actuelle (Propriétés de l'article) | 24 A |
| Disposition des broches (Données commerciales clés) | Linear pinning |
| Légende (Données sur les matériaux - logement) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Filetage (Données commerciales clés) | M3 |
| Type de montage (Données commerciales clés) | Wave soldering |
| Spécifications de test (Test de vibration) | IEC 60998-1:2002-12 |
| (Méthode de terminaison et de connexion) | 2.5 mm² / flexible / > 50 N |
| Test de connexion (conditions ambiantes) | IEC 60998-2-2:2002-12 |
| Type de note (Informations sur l'emballage) | Note on application |
| Poids par pièce (emballage exclu) | 12.310 g |
| Dimension a (Données sur les matériaux - boîtier) | 30.48 mm |
| Espacement des broches (Données du matériau - boîtier) | 15.24 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 35.56 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 23 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 11.2 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Screw connection with tension sleeve |
| Gamme d'articles (Données commerciales clés) | MKDS 3 |
| Dimensions des broches (Données du matériau - boîtier) | 0.9 x 0.9 mm |
| Espacement des broches (Dimensions du produit) | 15.24 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 5 mm |
| Longueur de dénudage (paramètres électriques) | 8 mm |
| Nombre de postes (Données commerciales clés) | 7 |
| Diamètre du trou (Dimensions du produit) | 1.3 mm |
| Nombre de potentiels (Données commerciales clés) | 7 |
| Tête de vis à entraînement par forme (Données commerciales clés) | Philipps recess with slotted Torx (H1L) |
| Nombre de connexions (Données commerciales clés) | 7 |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 4 kV |
| Groupe de matériaux isolants (Essais électriques) | I |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 4 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 60 |
| Tension de surtension nominale (III/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 4 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Chaleur sèche (Dégagements d'air et distances de fuite) | 168 h/100°C |
| Tension d'isolement nominale (III/2) (Test d'arrachement) | 400 V |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60998-2-1:2002-12 |
| Chaleur humide (Dégagements d'air et distances de fuite) | 48 h/30 °C/92 % |
| Tension d'isolement nominale (II/2) (Essais électriques) | 630 V |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 400 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 400 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 250 V |
| Résultat du test (Dégagements d'air et distances de fuite) | Test passed |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 4 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 18 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 2.5 mm² |
| Spécifications d'essai (Dégagements d'air et distances de fuite) | IEC 60998-1:2002-12 |
| (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | CSA |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 12 |
| Température ambiante (assemblage) (Informations générales sur le produit) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Informations générales sur le produit) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60998-2-1:2002-12 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Température ambiante (stockage/transport) (Informations générales sur le produit) | -40 °C ... 70 °C |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Raccordement conforme à la norme (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | EN-VDE |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.75 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.5 mm² ... 1.5 mm² |
| Résistance au vieillissement, à l'humidité, à la pénétration de corps solides et aux infiltrations d'eau nuisibles (distances d'isolement et de fuite à l'air) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
