MKDSD 2,5/ 2-5,08 BD:-84,+83

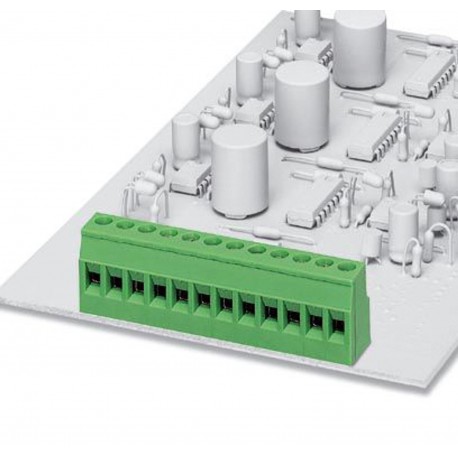

MKDSD 2,5/ 2-5,08 BD:-84,+83 1703474 PHOENIX CONTACT PCB terminal block
$0.00USD
4898 en stock
Spécifications clés
GTIN:4046356654685
Clé de commande:1703474
Unité d'emballage:1
numéro de tarif douanier:85369010
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356654685 |
| Clé de commande | 1703474 |
| Unité d'emballage | 1 |
| numéro de tarif douanier | 85369010 |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tension (Tests électriques) | 250 V |
| Argumentaire (Données commerciales clés) | 5.08 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Couple (paramètres électriques) | 0.5 Nm ... 0.6 Nm |
| Pas (Données sur les matériaux - boîtier) | 5.08 mm |
| Évaluation actuelle (Propriétés de l'article) | 24 A |
| Disposition des broches (Données commerciales clés) | Linear double pinning |
| Légende (Données sur les matériaux - logement) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Filetage (Données commerciales clés) | M3 |
| Type de montage (Données commerciales clés) | Wave soldering |
| Dimension a (Données sur les matériaux - boîtier) | 5.08 mm |
| Courant nominal (Informations sur l'emballage) | 24 A |
| Largeur [ w ] (Données sur le matériau - boîtier) | 11.34 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 21.7 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 11.62 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Méthode de connexion (Données commerciales clés) | Screw connection with tension sleeve |
| Gamme d'articles (Données commerciales clés) | MKDSD 2,5 |
| (Dégagements d'air et distances de fuite) | CSA |
| Dimensions des broches (Données du matériau - boîtier) | 1.1 x 0.8 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.7 mm |
| Longueur de dénudage (paramètres électriques) | 8 mm |
| Nombre de postes (Données commerciales clés) | 2 |
| Diamètre du trou (Dimensions du produit) | 1.4 mm |
| Nombre de potentiels (Données commerciales clés) | 2 |
| Tête de vis à entraînement par forme (Données commerciales clés) | Slotted (L) |
| Nombre de connexions (Données commerciales clés) | 2 |
| Groupe de matériaux isolants (Essais électriques) | I |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 4 kV |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Tension de surtension nominale (III/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 4 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Tension d'isolement nominale (II/2) (Essais électriques) | 630 V |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 400 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 400 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 250 V |
| Tension de surtension nominale (III/2) (Informations sur l'emballage) | 4 kV |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.14 mm² ... 2.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 18 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.14 mm² ... 2.5 mm² |
| Tension d'isolement nominale (III/2) (Informations sur l'emballage) | 400 V |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 26 ... 14 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.14 mm² ... 0.75 mm² |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.14 mm² ... 0.75 mm² |
| Raccordement conforme aux normes (distances d'isolement et lignes de fuite) | EN-VDE |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.75 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.5 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2,
