En stock Produit phare
MKDSN 1,5/ 8-5,08 BD:1-8

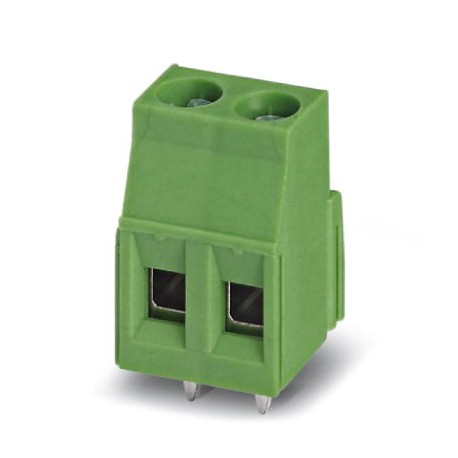

MKDSN 1,5/ 8-5,08 BD:1-8 1868296 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. voltage: 40..
$0.00USD
3472 en stock
Spécifications clés
GTIN:4055626134185
Clé de commande:1868296
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626134185 |
| Clé de commande | 1868296 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 5.08 mm |
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0 (ETIM) | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0 (ETIM) | 39121432 |
| UNSPSC 21.0 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| numéro de tarif douanier | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| (Conditions ambiantes) | Test passed |
| Disposition des broches (dessins) | Linear pinning |
| Type de montage (dessins) | Wave soldering |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Nombre de niveaux (dessins) | 1 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Méthode de connexion (dessins) | Screw connection with tension sleeve |
| Note (Informations sur l'emballage) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Gamme d'articles (Dessins) | MKDSN 2,5 |
| eCl@ss 4.0 (Classifications) | 27141100 |
| eCl@ss 4.1 (Classifications) | 27141100 |
| eCl@ss 5.0 (Classifications) | 27141100 |
| eCl@ss 5.1 (Classifications) | 27261100 |
| eCl@ss 6.0 (Classifications) | 27261100 |
| eCl@ss 7.0 (Classifications) | 27440401 |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Courant nominal (test d'arrachement) | 24 A |
| Tension nominale (Propriétés de l'élément) | 400 V |
| Nombre de positions (tirages) | 8 |
| Résultat (Test d'élévation de température) | Test passed |
| Couple (paramètres électriques) | 0.5 Nm ... 0.6 Nm |
| Nombre de potentiels (dessins) | 8 |
| Pas (Données sur les matériaux - boîtier) | 5.08 mm |
| Tension nominale (Propriétés de l'article) | 250 V |
| Nombre de connexions (dessins) | 8 |
| Spécifications (Tests électriques) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Amplitude (test d'élévation de température) | 0.35 mm (10 - 60.1 Hz) |
| Fréquence (test d'élévation de température) | 10 - 150 - 10 Hz |
| Courant nominal (Propriétés de l'élément) | 24 A |
| enfichable (Paramètres électriques) | Yes |
| Vitesse de balayage (test d'élévation de température) | 1 octave/min |
| (Méthode de terminaison et de connexion) | 2.5 mm² / solid / > 50 N |
| Accélération (test d'élévation de température) | 5 g (60.1 - 150 Hz) |
| Brève description de l'article (Dessins) | PCB terminal block |
| Type de note (Informations sur l'emballage) | Note on application |
| Dimension a (Données sur les matériaux - boîtier) | 35.56 mm |
| Tension nominale (III/2) (Test d'arrachement) | 400 V |
| Spécifications (Test d'élévation de température) | IEC 60068-2-6:2007-12 |
| Largeur [ w ] (Données sur le matériau - boîtier) | 40.64 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 years |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 13.5 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 8.1 mm |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Tension nominale (II/2) (Propriétés de l'article) | 630 V |
| Section transversale du conducteur (essai d'arrachement) | 2.5 mm² |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | green (6021) |
| Tension nominale (III/2) (Propriétés de l'article) | 400 V |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.9 mm |
| Longueur de dénudage (paramètres électriques) | 6.5 mm |
| Méthode de connexion (paramètres électriques) | Screw connection with tension sleeve |
| Diamètre du trou (Dimensions du produit) | 1.3 mm |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 4 kV |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 4 kV |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 4 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 4 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 100 |
| Résultat (Dégagements d'air et distances de fuite) | Test passed |
| Durée du test par axe (test d'élévation de température) | 2.5 h |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Distances d'isolement et lignes de fuite (essais électriques) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 2.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 10 mm |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60947-7-4:2013-08 |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Indice d'inflammabilité selon la norme UL 94 (test de vibration) | V0 |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 2.5 mm² |
| Valeur minimale de la distance de fuite (II/2) (Essais électriques) | 3.2 mm |
| Valeur minimale de la distance de fuite (III/2) (Essais électriques) | 3 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais électriques) | 3.2 mm |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 14 |
| Température ambiante (assemblage) (Informations générales sur le produit) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Informations générales sur le produit) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Dégagement minimal - champ non homogène (II/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/3) (Essais électriques) | 3 mm |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.2 mm² ... 0.75 mm² |
| Température ambiante (stockage/transport) (Informations générales sur le produit) | -40 °C ... 70 °C |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.2 mm² ... 0.75 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / flexible / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 2.5 mm² |
| 2 conducteurs de même section, flexibles, avec embout sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.75 mm² |
| 2 conducteurs de même section, flexibles, avec embout double et gaine plastique (Paramètres électriques) | 0.5 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 24 A, dimensioning voltage (III/2): 400 V, nominal section: 2.5 mm², Number of potentials: 8, Number of rows: 1, Number of poles per row: 8,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramType: MKDSN 2,5/...
