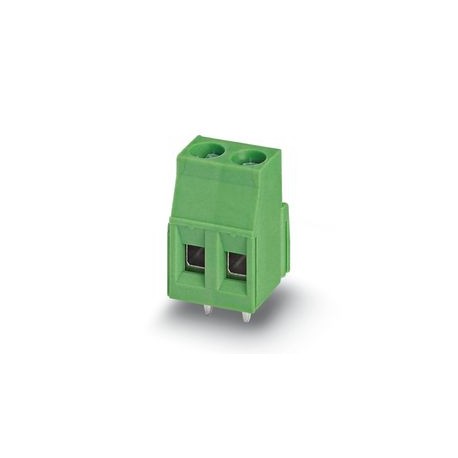

| Paramètre | Valeur |
|---|---|
| 0.2 mm² / rigid / > 10 N | |
| Lien | Screw connection with cage |
| Étape | 5 mm |
| note | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| taper | Modular PCB terminal block |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Conditionnement | Packed in carton |
| Largeur [w] | 15 mm |
| Hauteur [h] | 18.5 mm |
| Longueur [l] | 9.5 mm |
| Disposition des broches | Linear Pinning |
| Tailles de tige | 0.8 x 0.9 mm |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Couleur (boîtier) | Black (9005) |
| Nombre de poteaux | 3 |
| Note d'utilisation | A predefined tightening torque must always be observed for secure connection. Especially in the case of two- and three-pole PCB terminals, the single contact soldering tip may not block them. For this reason, the terminals must be reinforced when connecting (fixed by hand, reinforcement on the housing). |
| Gamme de produits | COMBICON Terminals M |
| Type de produit | PCB terminal block |
| Diamètre d'alésage | 1.3 mm |
| Type de montage | Wave Soldering |
| Nombre de lignes | 1 |
| Famille de produits | MKDSN 2.5 |
| Finition de surface | Galvanic tin plating |
| Matériaux de contact | Cu Alloy |
| Courant nominal entrant | 24 A |
| Tension nominale UN | 400 V |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Degré de pollution | 3 |
| Dessin coté | |
| Hauteur d'installation | 15 mm |
| matériau isolant | PA |
| Section transversale nominale | 2.5 mm² |
| Tension de dimensionnement (II/2) | 630 V |
| Longueur de la tige de soudure [P] | 3.5 mm |
| Tension de dimensionnement (III/2) | 400 V |
| Tension de dimensionnement (III/3) | 250 V |
| Durée du test par essieu | 2.5 h |
| Durée de l'application | 5 s |
| tête de vis type appareil | Philipps Recess with longitudinal slit (H1L) |
| Groupe de matériaux isolants | The |
| CTI selon la norme IEC 60112 | 600 |
| Section transversale du conducteur AWG | 24 ... 14 |
| Tension d'impulsion nominale (II/2) | 4 kV |
| Valeur minimale de fuite (II/2) | 3.2 mm |
| Tension d'impulsion nominale (III/2) | 4 kV |
| Tension d'impulsion nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Dimensionnement de la tension d'impulsion (II/2) | 4 kV |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Valeur de ligne de fuite minimale (III/2) | 3 mm |
| Valeur de ligne de fuite minimale (III/3) | 3.2 mm |
| Tension d'isolement nominale (II/2) | 630 V |
| Dimensionnement de la tension d'impulsion (III/2) | 4 kV |
| Dimensionnement de la tension d'impulsion (III/3) | 4 kV |
| Température ambiante (de fonctionnement) | -40 °C ... 100 °C (Depending on current flow curve/derating curve) |
| Tension d'isolement nominale (III/2) | 400 V |
| section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Exigence de vérification du chauffage | The sum of the ambient temperature and the heating of the PCB terminal should not exceed the upper limit of the temperature. |
| Tension d'isolation nominale (III/3) | 250 V |
| Longueur de la section à dénuder | 6.5 mm |
| Nombre de broches de soudage par potentiel | 1 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| Zone de soudage de surface métallique (couche superficielle) | Tin (4 - 8 μm Sn) |
| 2 conducteurs de section identique, rigides | 0.2 mm² ... 0.75 mm² |
| Résistance d'isolement entre pôles contigus | > 5 MΩ |
| Surface métallique, point de connexion (couche superficielle) | Tin (4 - 8 μm Sn) |
| 2 conducteurs de section transversale flexible identique | 0.2 mm² ... 0.75 mm² |
| Valeur minimale de fuite - plage non homogène (II/2) | 3 mm |
| Valeur minimale de fuite - plage non homogène (III/2) | 3 mm |
| Valeur de dégagement minimale - plage non homogène (III/3) | 3 mm |
| Résistance aux courants de surface (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Température d'essai de dureté Brinell selon la norme EN 60695-10-2 | 125 °C |
| Température d'allumage du filament GWIT selon la norme EN 60695-2-13 | 775 |
| Indice d'inflammabilité du filament GWFI selon la norme EN 60695-2-12 | 850 |
| Section transversale du conducteur flexible avec cosse montée et collier en plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible avec cosse de câble sans collerette en plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur / type de conducteur / valeur nominale de la force de traction / valeur réelle | 0.2 mm² / flexible / > 10 N |
| Deux conducteurs de même section flexible avec férule sans collerette en plastique | 0.25 mm² ... 0.75 mm² |
| Deux conducteurs souples de section identique, munis d'une double férule et d'un collier en plastique | 0.5 mm² ... 1.5 mm² |
