MKDSP 25/ 3-15,00 S

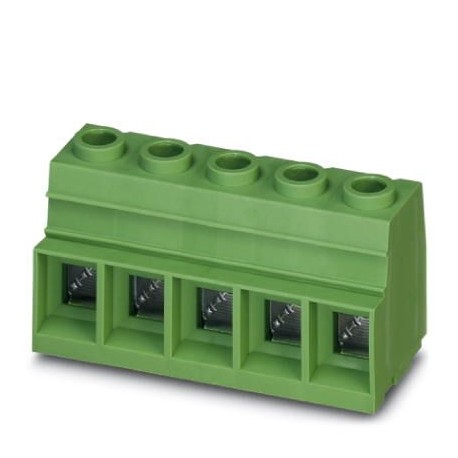

MKDSP 25/ 3-15,00 S 1864927 PHOENIX CONTACT PCB terminal block, nominal current: 125 A, nom. voltage: 1000 V..
$0.00USD
3207 en stock
Spécifications clés
GTIN:4055626297569
Clé de commande:1864927
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626297569 |
| Clé de commande | 1864927 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 15 mm |
| (Test de vibration) | No hazardous substances above threshold values |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| Disposition des broches (dessins) | Linear pinning |
| Filetage (dessins) | M5 |
| (Informations sur l'emballage) | Following IEC 60068-2-54:2006-04 |
| Type de montage (dessins) | Wave soldering |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Conformité RoHS chinoise (test de vibration) | Environmentally friendly use period: unlimited = EFUP-e |
| Nombre de niveaux (dessins) | 1 |
| Méthode de connexion (dessins) | Screw connection with tension sleeve |
| Gamme d'articles (Dessins) | MKDSP 25 |
| eCl@ss 5.1 (Classifications) | 27261100 |
| eCl@ss 6.0 (Classifications) | 27261100 |
| eCl@ss 7.0 (Classifications) | 27440401 |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Tension nominale (Propriétés de l'élément) | 1000 V |
| Nombre de positions (tirages) | 3 |
| Couple (paramètres électriques) | 2.5 Nm ... 4.5 Nm (≤ 25 mm² = 2.5 Nm; 35 mm² = 4.5 Nm) |
| Nombre de potentiels (dessins) | 3 |
| Pas (Données sur les matériaux - boîtier) | 15 mm |
| Processus (Informations sur l'emballage) | Wave soldering |
| Tension nominale (Propriétés de l'article) | 1000 V |
| Nombre de connexions (dessins) | 3 |
| Spécifications (Tests électriques) | IEC 60664-1:2007-04 |
| Courant nominal (Propriétés de l'élément) | 125 A |
| enfichable (Paramètres électriques) | no |
| Spécifications de test (test d'arrachement) | IEC 60947-7-4 |
| (Méthode de terminaison et de connexion) | 35 mm² / flexible / > 190 N |
| Brève description de l'article (Dessins) | PCB terminal block |
| Dimension a (Données sur les matériaux - boîtier) | 30 mm |
| Spécifications (Informations sur l'emballage) | Following IEC 61760-1:2006-04 |
| Spécifications (Test d'élévation de température) | IEC 60947-7-4 |
| Largeur [ w ] (Données sur le matériau - boîtier) | 45 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 43.5 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 31 mm |
| Tension nominale (II/2) (Propriétés de l'article) | 1000 V |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | green (6021) |
| Tension nominale (III/2) (Propriétés de l'article) | 1000 V |
| Dimensions des broches (Données du matériau - boîtier) | 1.2 x 1.2 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 4.5 mm |
| Longueur de dénudage (paramètres électriques) | 18 mm |
| Méthode de connexion (paramètres électriques) | Screw connection with tension sleeve |
| Diamètre du trou (Dimensions du produit) | 1.6 mm |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 8 kV |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 8 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 8 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 25 |
| Résultat (Dégagements d'air et distances de fuite) | Test passed |
| Température ambiante (assemblage) (Notes de traitement) | -5 °C ... 100 °C |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Température ambiante (fonctionnement) (Notes de traitement) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Distances d'isolement et lignes de fuite (essais électriques) | IEC 60664-1:2007-04 |
| Résultat (Courbes de capacité de charge actuelle / de déclassement) | Test passed |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.5 mm² ... 35 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 39 mm |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60947-7-4:2013-08 |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Courant nominal (Essais mécaniques conformes à la norme) | 125 A |
| Amplitude (Courbes de capacité de transport de courant / de déclassement) | 0.35 mm (10 - 60.1 Hz) |
| Fréquence (Courbes de capacité de transport de courant / de déclassement) | 10 - 150 - 10 Hz |
| Section transversale du conducteur flexible (paramètres électriques) | 0.5 mm² ... 35 mm² |
| Valeur minimale de la distance de fuite (II/2) (Essais électriques) | 8 mm |
| Vitesse de balayage (Courbes de capacité de charge actuelle / de déclassement) | 1 octave/min |
| Température ambiante (stockage/transport) (Notes de traitement) | -40 °C ... 70 °C |
| Valeur minimale de la distance de fuite (III/2) (Essais électriques) | 8 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais électriques) | 12.5 mm |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 20 ... 2 |
| Spécifications (Courbes de capacité de transport de courant / de déclassement) | IEC 60068-2-6:2007-12 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Tension nominale (III/2) (Essais mécaniques selon la norme) | 1000 V |
| Section transversale du conducteur (Essais mécaniques conformes à la norme) | 35 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Dégagement minimal - champ non homogène (II/2) (Essais électriques) | 8 mm |
| Dégagement minimal - champ non homogène (III/2) (Essais électriques) | 8 mm |
| Dégagement minimal - champ non homogène (III/3) (Essais électriques) | 8 mm |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.5 mm² ... 6 mm² |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 8 kV |
| Durée du test par axe (Courbes de capacité de transport de courant / de déclassement) | 2.5 h |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.5 mm² ... 6 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.5 mm² / solid / > 20 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 1.5 mm² ... 35 mm² |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 1 mm² ... 35 mm² |
| 2 conducteurs de même section, flexibles, avec embout sans gaine plastique (Paramètres électriques) | 0.5 mm² ... 4 mm² |
| 2 conducteurs de même section, flexibles, avec embout double et gaine plastique (Paramètres électriques) | 0.5 mm² ... 16 mm² |
Description du produit
Terminal block for printed circuit board, rated current: 125 A, rated voltage (III/2): 1000 V, rated cross-section: 35 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, arti
