En stock Produit phare
MKDSP 25/ 6-15,00-FGYNZ3544392

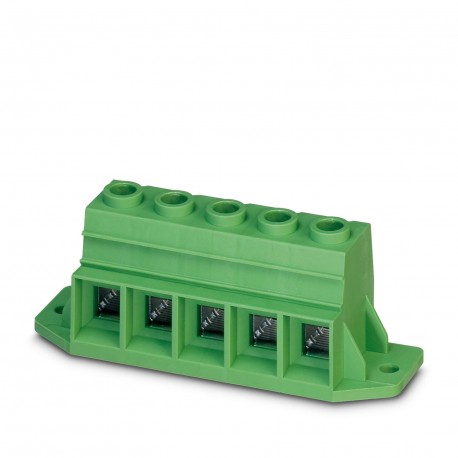

MKDSP 25/ 6-15,00-FGYNZ3544392 1706600 PHOENIX CONTACT PCB terminal block
$0.00USD
4628 en stock
Spécifications clés
UNSPSC 11 (ETIM):39121432
ETIM 3.0 (eCl@ss):EC001121
ETIM 4.0 (eCl@ss):EC002643
ETIM 5.0 (eCl@ss):EC002643
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| (Données de connexion) | Cable cross section:16 mm²; Torque:2.5 Nm; Form of cable:round, single-strand, class 1(re) |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| GTIN (Vos avantages) | 4046356033350 |
| Note (Données commerciales clés) | Tightening torque ≤ 25 mm² is 2.5 Nm, > 25 mm² is 4.5 Nm |
| Clé de commande (Vos avantages) | 1706600 |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Unité d'emballage (Vos avantages) | 25 pc |
| Spécifications (Données de connexion) | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Filetage (Données commerciales clés) | M5 |
| Pays d'origine (Vos avantages) | SK (Slovakia) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Numéro de tarif douanier (Vos avantages) | 85369010 |
| Longueur de dénudage (Données commerciales clés) | 18 mm |
| Gamme d'articles (Données commerciales clés) | MKDSP 25/..-F |
| (Informations sur le conducteur en aluminium) | CUL |
| Quantité minimale de commande (Vos avantages) | 25 pc |
| Courant nominal IN (Données commerciales clés) | 125 A |
| Surface de soudure des broches (Données commerciales clés) | Sn |
| Matériau isolant (Données commerciales clés) | PA |
| Nombre de postes (Données commerciales clés) | 6 |
| Section transversale du conducteur AWG max. (Général) | 2 |
| Section transversale du conducteur AWG min. (Général) | 20 |
| Tension nominale (II/2) (Données commerciales clés) | 1000 V |
| Section nominale (Données commerciales clés) | 35 mm² |
| Tension nominale (III/2) (Données commerciales clés) | 1000 V |
| Tension nominale (III/3) (Données commerciales clés) | 1000 V |
| Couple de serrage maximal (Données commerciales clés) | 4.5 Nm |
| Section transversale maximale du conducteur solide (Général) | 35 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.5 mm² |
| Couple de serrage, min (Données commerciales clés) | 2.5 Nm |
| eCl@ss 4.0 (Conformité environnementale des produits) | 27141109 |
| eCl@ss 4.1 (Conformité environnementale des produits) | 27141109 |
| eCl@ss 5.0 (Conformité environnementale des produits) | 27141190 |
| eCl@ss 5.1 (Conformité environnementale des produits) | 27141190 |
| eCl@ss 6.0 (Conformité environnementale des produits) | 27261101 |
| eCl@ss 7.0 (Conformité environnementale des produits) | 27440401 |
| eCl@ss 8.0 (Conformité environnementale des produits) | 27440401 |
| eCl@ss 9.0 (Conformité environnementale des produits) | 27440401 |
| Section transversale du conducteur flexible max. (Général) | 35 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.5 mm² |
| Calibre cylindrique interne (Données commerciales clés) | B7 |
| Note sur le prétraitement du conducteur (Données de connexion) | The following measures are required for durable and reliable contacting of the aluminum conductor: the stripped end of the aluminum conductor must be separated from the oxide layer using a blade, and immediately dipped in non-acid and non-alkali Vaseline. The pretreatment must be repeated when connecting the conductors anew. |
| Tension de surtension nominale (II/2) (Données commerciales clés) | 8 kV |
| Tension de surtension nominale (III/2) (Données commerciales clés) | 8 kV |
| Tension de surtension nominale (III/3) (Données commerciales clés) | 8 kV |
| Section transversale - couple - forme du câble (Données de connexion) | Cable cross section:35 mm²; Torque:4.5 Nm; Form of cable:round, single-strand, class 1(re) |
| Connexion conforme aux normes (Données commerciales clés) | EN-VDE |
| Poids par pièce (hors emballage) (Vos avantages) | 127.180 g |
| 2 conducteurs de même section, rigides max. (Général) | 6 mm² |
| 2 conducteurs de même section, massifs minimum. (Général) | 0.5 mm² |
| 2 conducteurs de même section, multibrins max. (Général) | 6 mm² |
| 2 conducteurs de même section, multibrins min. (Général) | 0.5 mm² |
| Raccordement conforme à la norme (Informations sur le conducteur en aluminium) | EN-VDE |
| Section du conducteur flexible, avec virole à manchon plastique max. (Général) | 35 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Général) | 1.5 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Général) | 35 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Général) | 1 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Général) | 4 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Général) | 0.5 mm² |
| 2 conducteurs de même section, multibrins, embouts TWIN avec gaine plastique, max. (Général) | 16 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, min. (Général) | 0.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 125 A, nominal voltage (III/2): 1000 V, nominal section: 35 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, fami
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
PCB terminal block, nominal current: 125 A, nom. voltage: 1000 V, pitch: 15 mm, number of positions: 6, connection method: Screw connection with tension sleeve, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: gray
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
