MNT-TAE D

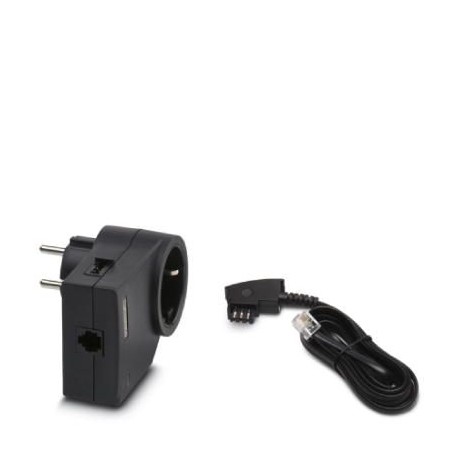

MNT-TAE D 2882381 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4294 en stock
Spécifications clés
GTIN:4046356073455
Clé de commande:2882381
page du catalogue:Page 74 (C-4-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356073455 |
| Clé de commande | 2882381 |
| page du catalogue | Page 74 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| Type EN (Général) | T3 |
| numéro de tarif douanier | 85363010 |
| Type (Ambient conditions) | Attachment plug |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 78 mm |
| Largeur (Données commerciales clés) | 63 mm |
| Taille (Données commerciales clés) | 103 mm |
| Tension nominale UN (Général) | 230 V AC |
| Temps de réponse (LN) (Général) | ≤ 25 ns |
| Combinaison d'ondes UOC (Général) | 4 kV |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Général) | ≤ 5 µA |
| Temps de réponse (L-PE) (Général) | ≤ 100 ns |
| Temps de réponse (N-PE) (Général) | ≤ 100 ns |
| Courant de charge nominal IL (Général) | 16 A (30 °C) |
| Type de montage (conditions ambiantes) | Plugging into the mains socket |
| Fusible de secours maximal requis (Général) | 16 A (gG / B / C) |
| Poids par pièce (emballage exclu) | 194.000 g |
| Matériau du boîtier (conditions ambiantes) | PA 6 |
| Consommation électrique en veille du PC (Général) | ≤ 1 VA |
| Absorption d'énergie symétrique (Général) | 140 J (L-N) |
| Tension nominale du parafoudre UC(LN) (Général) | 275 V AC |
| Direction de l'action (Conditions ambiantes) | L/N-PE & Signal Line-Earth Ground |
| Absorption d'énergie asymétrique (Général) | 220 J (L(N)-PE) |
| Message d'erreur de protection contre les surtensions (Général) | optical |
| Tension nominale du parafoudre UC(L-PE) (Général) | 360 V AC |
| Tension nominale du parafoudre UC(N-PE) (Général) | 360 V AC |
| Méthode de connexion (Alimentation électrique, généralités) | Via protective contact plug |
| Niveau de protection contre les surtensions Up(LN) (Général) | ≤ 1.2 kV |
| Niveau de protection contre les surtensions Up(L-PE) (Général) | ≤ 1.5 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Général) | ≤ 1.5 kV |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 75 °C |
| (Connexion (circuit de protection, alimentation électrique)) | D1 - 500 A |
| Pour une utilisation spécifique au pays (conditions ambiantes) | D |
| Courant de décharge nominal In(8/20) µs (Général) | 3 kA (> 5x) |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 75 °C |
| Méthode de connexion (circuit de protection, alimentation électrique) | Grounding plug/socket |
| Méthode de connexion IN (circuit de protection, alimentation électrique) | Grounding plug |
| Méthode de connexion SORTIE (Circuit de protection, alimentation électrique) | Grounding socket |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| (Connexion, liaison équipotentielle, technologies de l'information) | D1 |
| Courant nominal (Connexion (circuit de protection, alimentation électrique)) | 150 mA (25 °C) |
| Méthode de connexion (circuit de protection, technologies de l'information) | RJ12-/TAE 6 |
| Méthode de connexion IN (Circuit de protection, technologies de l'information) | RJ12 female connector |
| Méthode de connexion SORTIE (Circuit de protection, technologies de l'information) | TAE 6 socket |
| Capacité (ligne à ligne) (Connexion (circuit de protection, alimentation électrique)) | typ. 1 nF |
| Courant résiduel IPE (Connexion (circuit de protection, alimentation électrique)) | ≤ 2 µA |
| Capacité (ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | typ. 5 pF |
| Tension nominale du parafoudre UC (Connexion (circuit de protection, alimentation électrique)) | 200 V DC |
| Résistance d'isolement Riso (Connexion (circuit de protection, alimentation électrique)) | ≥ 1 MΩ |
| Temps de réponse tA(ligne-ligne) (Connexion (circuit de protection, alimentation)) | ≤ 25 ns |
| Temps de réinitialisation par impulsion (ligne à ligne) (Connexion (circuit de protection, alimentation)) | ≤ 15 ms |
| Temps de réponse tA(ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | ≤ 100 ns |
| Durabilité aux impulsions (ligne à ligne) (Connexion (circuit de protection, alimentation)) | C2 - 2 kV / 1 kA |
| Durabilité aux impulsions (ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | C2 - 4 kV/2 kA |
| Tension résiduelle à In(ligne-ligne) (Connexion (circuit de protection, alimentation électrique)) | ≤ 500 V |
| Tension résiduelle à In(ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | ≤ 30 V |
| Classification des tests CEI (Connexion, liaison équipotentielle, technologies de l'information) | C1 |
| Courant effectif de fonctionnement ICat UC (Connexion (circuit de protection, alimentation)) | ≤ 150 µA |
| Courant de décharge max. Imax(8/20) µs (Connexion (circuit de protection, alimentation)) | 2.5 kA |
| Niveau de protection contre les surtensions Up(ligne-ligne) (Connexion (circuit de protection, alimentation)) | ≤ 460 V (C2 - 1 kA) |
| Niveau de protection contre les surtensions Up(ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | ≤ 900 V (C2 - 2 kA) |
| Capacité de transport de courant alternatif (entre phases) (Connexion (circuit de protection, alimentation électrique)) | 250 mA - 1 s |
| Limitation de la tension de sortie à 1 kV/µs (fil à fil) (Connexion (circuit de protection, alimentation)) | ≤ 360 V |
| Capacité de transport de courant alternatif (ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | 10 A - 1 s |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) (Connexion (circuit de protection, alimentation électrique)) | 1 kA |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 100 ohms (Connexion (circuit de protection, alimentation)) | typ. 4 MHz |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 150 ohms (Connexion (circuit de protection, alimentation)) | typ. 3 MHz |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 600 ohms (Connexion (circuit de protection, alimentation)) | typ. 700 kHz |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | 2.5 kA |
| Tension résiduelle avec Ian (10/1000) µs (ligne-ligne) (Connexion (circuit de protection, alimentation)) | ≤ 35 V |
| Tension résiduelle avec Ian (10/1000) µs (ligne-terre) (Connexion (circuit de protection, alimentation électrique)) | ≤ 35 V |
Description du produit
Intermediate socket connector with surge protection for the power supply and signal connection of a terminal equipment with analogue or digital telecommunication interface (VDSL up to 50 Mbit/s) in sh
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
