En stock Produit phare
MNT-TV-SAT S/WH
MNT-TV-SAT S/WH 2880888 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
3878 en stock
Spécifications clés
GTIN:4046356013130
Note:Made to Order (non-returnable)
Clé de commande:2880888
(Général):≤ 1 kV (at 1 kA (8/20 μs))
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356013130 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2880888 |
| (Général) | ≤ 1 kV (at 1 kA (8/20 μs)) |
| page du catalogue | Page 143 (C-6-2013) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| Type EN (Général) | T3 |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | EN 61643-1 |
| Type (Ambient conditions) | Attachment plug |
| Couleur (conditions ambiantes) | white |
| Profondeur (Données commerciales clés) | 106.5 mm |
| Largeur (Données commerciales clés) | 63 mm |
| Taille (Données commerciales clés) | 79 mm |
| Courant nominal IN (Général) | 16 A (30 °C) |
| Tension nominale UN (Général) | 230 V AC |
| Temps de réponse (LN) (Général) | ≤ 25 ns (L-N) |
| Combinaison d'ondes UOC (Général) | 4 kV |
| Fréquence nominale fN (Général) | 50 Hz |
| IPE de courant résiduel (Général) | ≤ 1 µA |
| Temps de réponse (L-PE) (Général) | ≤ 100 ns (L, N-PE) |
| Degré de protection (Dimensions) | IP20 (child-proof) |
| Type de montage (conditions ambiantes) | Plugging into the mains socket |
| Tension nominale du parafoudre UC (Général) | 275 V AC (L-N) |
| Fusible de secours maximal requis (Général) | 16 A (gL/C) |
| Poids par pièce (emballage exclu) | 191.300 g |
| Matériau du boîtier (conditions ambiantes) | PA |
| Absorption d'énergie symétrique (Général) | 140 J (L-N) |
| Tension nominale du parafoudre UC(LN) (Général) | 275 V AC |
| Degré de pollution (conditions ambiantes) | 2 |
| Direction de l'action (Conditions ambiantes) | L/N-PE & Signal Line-Shield-Earth Ground |
| Absorption d'énergie asymétrique (Général) | 220 J (L(N)-PE) |
| Message d'erreur de protection contre les surtensions (Général) | optical |
| Courant de surtension total (8/20) µs (Général) | 5 kA |
| Tension nominale du parafoudre UC(L-PE) (Général) | 360 V AC |
| Tension nominale du parafoudre UC(N-PE) (Général) | 360 V AC |
| Méthode de connexion (Alimentation électrique, généralités) | Via protective contact plug |
| Catégorie de surtension (conditions ambiantes) | III |
| Niveau de protection contre les surtensions Up(LN) (Général) | ≤ 1.2 kV |
| Niveau de protection contre les surtensions Up(L-PE) (Général) | ≤ 1.5 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Général) | ≤ 1.5 kV |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 75 °C |
| (Normes (circuit de protection, alimentation électrique)) | D1 - 1 kA |
| Courant de décharge max. Imax(8/20) µs (Général) | 8 kA (> 100x 1 kA) |
| (Connexion (circuit de protection, alimentation électrique)) | IEC 60884-1 |
| Pour une utilisation spécifique au pays (conditions ambiantes) | S, FIN, N |
| Courant de décharge nominal In(8/20) µs (Général) | 3 kA |
| Courant de surtension total (8/20) µs (Conditions ambiantes) | 5 kA |
| Méthode de connexion IN (circuit de protection, alimentation électrique) | Grounding plug |
| Méthode de connexion SORTIE (Circuit de protection, alimentation électrique) | Grounding socket |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V0/HB |
| (Connexion, liaison équipotentielle, technologies de l'information) | EN 50083 - CLASS A |
| Méthode de connexion (circuit de protection, technologies de l'information) | F connector |
| Plage de fréquences (Normes (circuit de protection, alimentation)) | 0 Hz ... 2400 MHz |
| Méthode de connexion IN (Circuit de protection, technologies de l'information) | F connector, female |
| Courant nominal IN (Normes (circuit de protection, alimentation électrique)) | 1.5 A (25 °C) |
| Méthode de connexion SORTIE (Circuit de protection, technologies de l'information) | F connector, female |
| Courant résiduel IPE (Normes (circuit de protection, alimentation électrique)) | ≤ 1 µA |
| Normes relatives aux distances de coupure et aux lignes de fuite (conditions ambiantes) | EN 60664-1 |
| Normes/réglementations (Connexion (circuit de protection, alimentation électrique)) | IEC 61643-1 |
| Tension nominale du parafoudre UC (Normes (circuit de protection, alimentation électrique)) | 72 V DC |
| Résistance d'isolement Riso (Normes (circuit de protection, alimentation électrique)) | ≥ 70 MΩ (core-core) |
| Atténuation d'entrée aE, asymétrique (Normes (circuit de protection, alimentation)) | 0.3 dB (≤ 2.4 GHz) |
| Capacité asymétrique (blindage) (Normes (circuit de protection, alimentation)) | typ. 10 pF |
| Temps de réinitialisation par impulsion (blindage de ligne) (Normes (circuit de protection, alimentation)) | Cannot be measured |
| Temps de réponse tA (blindage de ligne) (Normes (circuit de protection, alimentation)) | ≤ 100 ns |
| Temps de réponse tA (blindage-terre) (Normes (circuit de protection, alimentation)) | ≤ 100 ns |
| Durabilité aux impulsions (blindage de ligne) (Normes (circuit de protection, alimentation)) | C2 - 4 kV/2 kA |
| Durabilité aux impulsions (blindage-terre) (Normes (circuit de protection, alimentation électrique)) | C2 - 10 kV / 5 kA |
| Mode de défaillance par surcharge (ligne-ligne) (Normes (circuit de protection, alimentation électrique)) | Mode 3 |
| Normes/réglementations (Connexion, liaison équipotentielle, technologies de l'information) | IEC 61643-21 |
| Courant effectif de fonctionnement ICat UC (Normes (circuit de protection, alimentation)) | ≤ 1 µA |
| Tension résiduelle à In(blindage de ligne) (Normes (circuit de protection, alimentation)) | ≤ 40 V |
| Classification des tests CEI (Connexion, liaison équipotentielle, technologies de l'information) | C2 |
| Tension résiduelle à In(blindage-terre) (Normes (circuit de protection, alimentation électrique)) | ≤ 50 V |
| Tension nominale du parafoudre UC (Core-Shield) (Normes (circuit de protection, alimentation électrique)) | 72 V DC |
| Tension nominale du parafoudre UC (blindage-terre) (Normes (circuit de protection, alimentation électrique)) | 380 V DC |
| Niveau de protection contre les surtensions Up(blindage de ligne) (Normes (circuit de protection, alimentation)) | ≤ 700 V (C2 - 2 kA) |
| Niveau de protection contre les surtensions Up(blindage-terre) (Normes (circuit de protection, alimentation)) | ≤ 1.2 kV (C2 - 5 kA) |
| Capacité de transport de courant alternatif (blindage de ligne) (Normes (circuit de protection, alimentation électrique)) | 5 A - 1 s |
| Capacité de transport de courant alternatif (blindage-terre) (Normes (circuit de protection, alimentation électrique)) | 10 A - 1 s |
| Courant de décharge nominal In(8/20) µs (ligne-blindage) (Normes (circuit de protection, alimentation électrique)) | 2.5 kA |
| Courant de décharge nominal In(8/20) µs (blindage-terre) (Normes (circuit de protection, alimentation électrique)) | 5 kA |
| Courant d'impulsion nominal ian (10/1000) µs, asymptotique (blindage) (Normes (circuit de protection, alimentation)) | 120 A |
| Fréquence de coupure fg (3 dB), asymétrique (blindage) dans un système 75 Ohm (Normes (circuit de protection, alimentation)) | > 2.5 GHz |
Description du produit

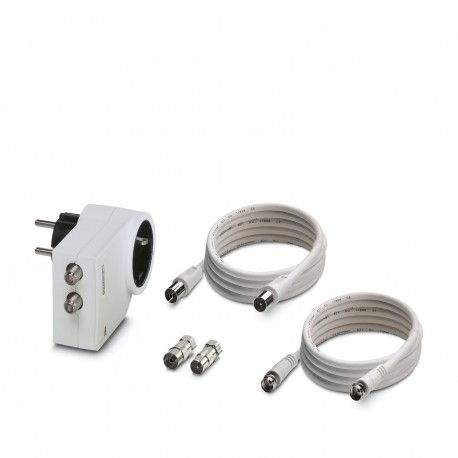

Surge protected power outlet adapter for power supply and connection of radio and TV signals (cable, terrestrial antenna, satellite installation). The cable is included.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
