En stock Produit phare
MSDB 2,5-RZ BU

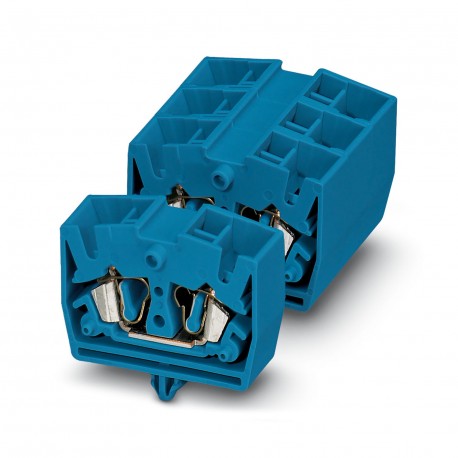

MSDB 2,5-RZ BU 3244342 PHOENIX CONTACT Mini feed-through terminal block
$1.46USD
6894 en stock
Spécifications clés
:3024180 D-MSB 1,5-F
Couleur:blue (RAL 5015)
Profondeur:22 mm
Largeur:10.4 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 3024180 D-MSB 1,5-F | |
| Couleur | blue (RAL 5015) |
| Profondeur | 22 mm |
| Largeur | 10.4 mm |
| Hauteur | 32 mm |
| sortir | (Permanent) |
| Données du pont | 21 A / 2.5 mm² |
| Type de produit | Miniature terminal block |
| Diamètre du trou | 3.5 mm |
| Type de montage | on mounting panel |
| Courant nominal | 24 A |
| Identification | II 2 G Ex eb IIC Gb |
| Nombre de lignes | 1 |
| largeur du couvercle d'extrémité | 4 mm |
| Liste des ponts | Insertion bridge / ESB 2-MZDB / 3029703 |
| Tension nominale | 800 V |
| Panneau latéral ouvert | Yes |
| Épaisseur de la plaque | 0.6 mm ... 1.5 mm |
| Révision de l'article | 05 |
| longueur de dénudage | 8 mm |
| Section transversale AWG | 28 ... 12 (converted acc. to IEC) |
| résistance de contact | 0.87 mΩ |
| espacement des trous de perçage | 10.3 mm |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PA |
| Tension de surtension nominale | 8 kV |
| courant de charge maximal | 30 A (with 4 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 4 |
| Capacité de connexion AWG | 28 ... 12 |
| Augmentation de la température | 40 K (21.3 A / 2.5 mm²) |
| Section nominale AWG | 14 |
| Accessoires certifiés Ex | 3024177 D-MZB 1,5 |
| capacité de connexion rigide | 0.08 mm² ... 4 mm² |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A3 |
| Plage de températures de fonctionnement | -60 °C ... 110 °C |
| Capacité de connexion flexible | 0.08 mm² ... 2.5 mm² |
| Section transversale du conducteur rigide | 0.08 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.08 mm² ... 2.5 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 28 ... 14 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Tension nominale lors du montage sur rails DIN | 690 V |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 0.77 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Tension d'isolement nominale lors du montage sur rails DIN | 630 V |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Tension nominale lors du montage direct sur la surface de montage | 550 V |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Tension d'isolement nominale en cas de montage direct sur la surface de montage | 500 V |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² |
Description du produit
Mini-terminal block, nominal voltage: 800 V, nominal current: 24 A, number of connections: 4, connection type: Spring connection, 1st floor, Dimensioning cross-section: 2.5 mm², cross-section: 0.08 mm
