En stock Produit phare

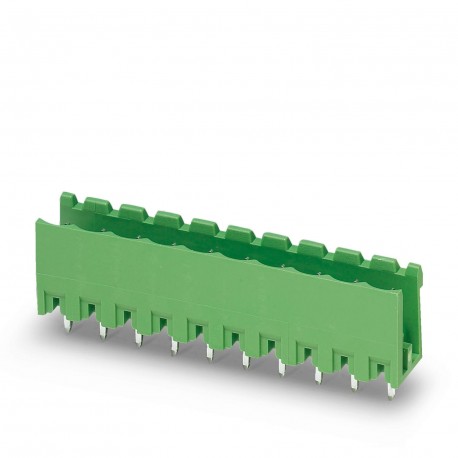

MSTBV 2,5/19-G BK
MSTBV 2,5/19-G BK 1755419 PHOENIX CONTACT Housing base for printed circuit board, nominal current: 12 A, num..
$0.00USD
4560 en stock
Spécifications clés
Étape:5 mm
note:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Résultat:Test passed
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Étape | 5 mm |
| note | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Conditionnement | Packed in carton |
| Largeur [w] | 95 mm |
| Hauteur [h] | 15.9 mm |
| Longueur [l] | 8.57 mm |
| Disposition des broches | Linear Pinning |
| Tailles de tige | 1 x 1 mm |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Couleur (boîtier) | Black (9005) |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | Basic socket for printed circuit boards |
| Diamètre d'alésage | 1.4 mm |
| bride de fixation | absent |
| Type de montage | Wave Soldering |
| Analyse d'article | 01 |
| Nombre de lignes | 1 |
| Famille de produits | MSTBV 2.5/.. -G |
| Finition de surface | Galvanic tin plating |
| Nombre de poteaux | 19 |
| Instructions du test | X, Y, and Z axis |
| Matériaux de contact | Cu Alloy |
| Tension alternative fixe | 2.21 kV |
| Résistivité de masse | 2.1 mΩ |
| Nombre de cycles | 25 |
| Courant nominal entrant | 12 A |
| Tension nominale UN | 320 V |
| Cycles de manœuvre | 25 |
| Note relative au fonctionnement | According to DIN EN 61984, COMBICON connectors are connectors without switchable power (COC). For use in accordance with the intended use, they must not be switched on or disconnected while they are still live or under load. |
| Spécifications de test | DIN EN 60512-1-1:2003-01 |
| Dessin coté | |
| Hauteur d'installation | 12 mm |
| matériau isolant | PBT |
| Résistivité massique R1 | 2.1 mΩ |
| Résistivité de masse R2 | 2.3 mΩ |
| Nombre de potentiels | 19 |
| Nombre de connexions | 19 |
| Tension de dimensionnement (II/2) | 400 V |
| Longueur de la tige de soudure [P] | 3.9 mm |
| Nombre de poteaux testés | 18 |
| Tension de dimensionnement (III/2) | 320 V |
| Tension de dimensionnement (III/3) | 250 V |
| Durée du test par essieu | 2.5 h |
| Contraintes dues à la corrosion | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| Groupe de matériaux isolants | IIIa |
| CTI selon la norme IEC 60112 | 225 |
| Tension d'impulsion nominale (II/2) | 4 kV |
| Valeur minimale de fuite (II/2) | 4 mm |
| Tension d'impulsion nominale (III/2) | 4 kV |
| Tension d'impulsion nominale (III/3) | 4 kV |
| Dimensionnement de la tension d'impulsion (II/2) | 4 kV |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Valeur de ligne de fuite minimale (III/2) | 3.2 mm |
| Valeur de ligne de fuite minimale (III/3) | 4 mm |
| Tension d'isolement nominale (II/2) | 400 V |
| Dimensionnement de la tension d'impulsion (III/2) | 4 kV |
| Dimensionnement de la tension d'impulsion (III/3) | 4 kV |
| Force de traction par pôle env. | 6 N |
| Température ambiante (de fonctionnement) | -40 °C ... 100 °C (depending on derating curve) |
| Tension d'isolement nominale (III/2) | 320 V |
| Force d'insertion par pôle env. | 8 N |
| Tension d'isolation nominale (III/3) | 250 V |
| Stress dû à l'effet de la chaleur | 100 °C/168 h |
| Nombre de broches de soudage par potentiel | 1 |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Tension d'impulsion verticale au-dessus du niveau de la mer | 4.8 kV |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| Zone de soudage de surface métallique (couche superficielle) | Tin (3 - 5 μm Sn) |
| zone de contact de la surface métallique (couche superficielle) | Tin (3 - 5 μm Sn) |
| Résistance d'isolement entre pôles contigus | > 5 MΩ |
| Valeur minimale de fuite - plage non homogène (II/2) | 3 mm |
| Valeur minimale de fuite - plage non homogène (III/2) | 3 mm |
| Valeur de dégagement minimale - plage non homogène (III/3) | 3 mm |
| Domaines d'application pour les titulaires de contrats > 20 N | Test passed |
| Résistance aux courants de surface (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
Description du produit
Printed circuit board base housing, nominal section: 2.5 mm², color: black, nominal current: 12 A, dimensioning voltage (III/2): 320 V, contact surface: Tin, contact type: Male, Number of potentials:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
