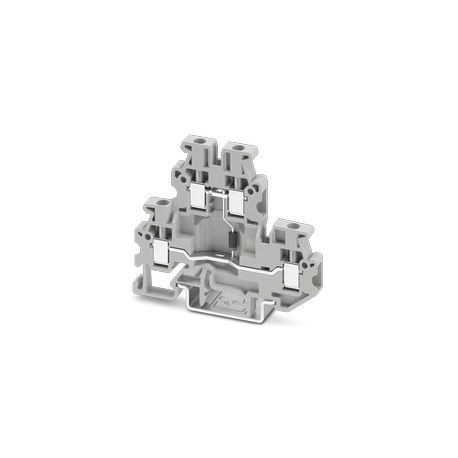

MUTTB 2,5-DIO/O-U
MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Terminal for components, The maximum current is determined by the ..
$0.00USD
3030 en stock
Spécifications clés
:NS 35/7,5
Couleur:gray
Profondeur:50.8 mm
Largeur:5.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| NS 35/7,5 | |
| Couleur | gray |
| Profondeur | 50.8 mm |
| Largeur | 5.2 mm |
| Hauteur | 63.5 mm |
| Résultat | Test passed |
| Général | The maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A. |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Potentiels | 2 |
| Forme du pouls | Half-sine |
| Accélération | 3.12g |
| Type de produit | Miniature terminal block |
| Filetage | M3 |
| Type de montage | NS 15 |
| Spécification | DIN EN 50155 (VDE 0115-200):2022-06 |
| Nombre de lignes | 2 |
| Durée du choc | 18 ms |
| Profondeur sur NS 15 | 50.5 mm |
| Courant nominal | 0.5 A |
| Tension nominale | 500 V |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| longueur de dénudage | 7 mm ... 9 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | (converted acc. to IEC) |
| Profondeur sur NS 35/15 | 59.8 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 52.3 mm |
| Matériau isolant | PA |
| Nombre de positions | 2 |
| courant de charge maximal | 0.5 A |
| Catégorie de surtension | III |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 4 |
| point de consigne de tension de test | 7.3 kV |
| Durée du test par axe | 5 h |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A3 |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 4 ... 14 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 0.77 W |
| 2 conducteurs rigides AWG de même section | 24 ... 16 (converted acc. to IEC) |
| 2 conducteurs de même section AWG flexible | 24 ... 16 (converted acc. to IEC) |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.2 mm² ... 1.5 mm² |
Description du produit
Component terminal block, The maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
