En stock Produit phare
MVSTBR 2,5/ 2-ST-5,087035BDNZ7

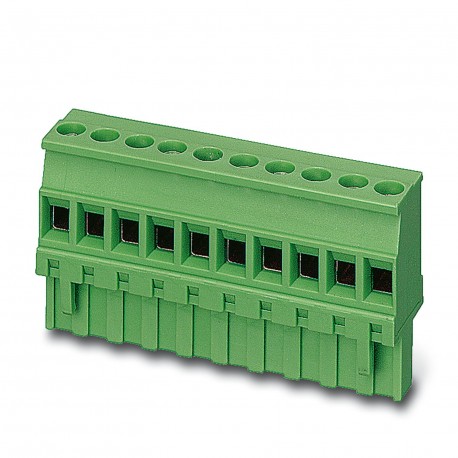

MVSTBR 2,5/ 2-ST-5,087035BDNZ7 1090216 PHOENIX CONTACT Connector for printed circuit board, number of poles:..
$0.00USD
4668 en stock
Spécifications clés
:0.2 mm² / flexible / > 10 N
Étape:5.08 mm
Résultat:Approved Test
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Étape | 5.08 mm |
| Résultat | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Largeur [w] | 10.16 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 26 mm |
| Longueur [l] | 17.7 mm |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longueur du pelage | 7 mm |
| Cycles de bougies | 25 |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | Printed Circuit Board Connector |
| Analyse d'article | 01 |
| Système de verrouillage | without |
| Nombre de lignes | 1 |
| Famille de produits | MVSTBR 2.5/.. -ST |
| contrainte thermique | 100 °C/168 h |
| bride de serrage | without |
| Couleur (Logement) | Light Grey (7035) |
| Type de connexion | Screw connection with traction capsule |
| Section nominale | 2.5 mm² |
| Nombre de poteaux | 2 |
| Instructions du test | X, Y, and Z axes |
| Système de connecteurs | COMBICON MSTB 2.5 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Nombre de cycles | 25 |
| fatigue par corrosion | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | Boxed Packaging |
| résistance de contact | 2.5 mΩ |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Tension alternative supportable | 2.21 kV |
| Matériau isolant | PA |
| Section du conducteur AWG | 24 ... 12 |
| Résistance de contact R1 | 2.5 mΩ |
| Résistance de contact R2 | 2.5 mΩ |
| Force d'insertion approx. | 8 N |
| Tension nominale (II/2) | 630 V |
| Nombre de poteaux testés | 12 |
| Tension de dimensionnement (III/3) | 250 V |
| Durée du test par axe | 2.5 h |
| Type de connexion de contact | Female |
| Forme de l'entraînement : tête de vis | Longitudinal groove (L) |
| Section de conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Caractéristiques de surface | Malleable cast iron tinning |
| pinces à sertir recommandées | 1212034 CRIMPFOX 6 |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| section de conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Calibre mâle axb / Diamètre | 2.8 mm x 2.0 mm / 2.4 mm |
| Tension de dimensionnement (III/2) | 320 V |
| Température ambiante (Service) | -40 °C ... 100 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Circuit imprimé/pilote de direction de connexion | 90 ° |
| Tension transitoire nominale (II/2) | 4 kV |
| Dimensionnement de la tension d'isolation (II/2) | 630 V |
| Tension transitoire nominale (III/2) | 4 kV |
| Tension transitoire nominale (III/3) | 4 kV |
| Dimensionnement de la tension d'isolation (III/2) | 320 V |
| Dimensionnement de la tension d'isolation (III/3) | 250 V |
| Valeur minimale de la ligne de fuite (II/2) | 3.2 mm |
| Tension de choc supportable au niveau de la mer | 4.8 kV |
| Valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 3.2 mm |
| Observation concernant l'opération | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 4 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Puissance lors du débranchement par pôle env. | 6 N |
| Dimensionnement de la tension transitoire (III/2) | 4 kV |
| Dimensionnement de la tension transitoire (III/3) | 4 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| 2 conducteurs de même section, rigides | 0.2 mm² ... 1 mm² |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Température d'essai de dureté des billes selon la norme EN 60695-10-2 | 125 °C |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Section conductrice flexible avec embout de protection et gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 0.25 mm² ... 2.5 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 3 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 3 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 3 mm |
| Section du conducteur/Type de conducteur/Force de traction Valeur nominale/Valeur réelle | 0.2 mm² / rigid / > 10 N |
| Indice d'inflammabilité des filaments incandescents GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'inflammation des filaments incandescents GWIT selon la norme EN 60695-2-13 | 775 |
| Deux conducteurs de section identique, souples avec embout de protection, sans gaine plastique. | 0.25 mm² ... 1 mm² |
| 2 conducteurs de même section, flexibles avec double embout de protection et gaine plastique | 0.5 mm² ... 1.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 2.5 mm², color: luminous gray, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of rows:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
