NBC-FSDBPS/0,35-93G/R4AC

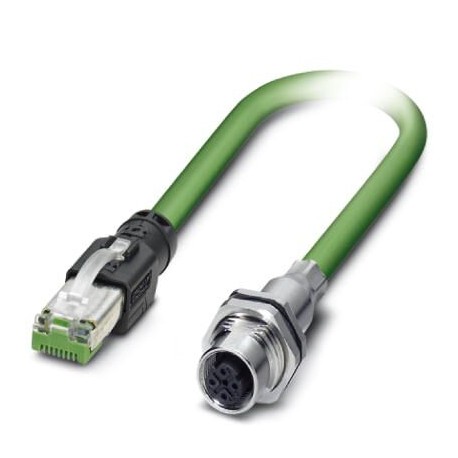

NBC-FSDBPS/0,35-93G/R4AC 1422882 PHOENIX CONTACT Network cable NBC-FSDBPS/0,35-93G/R4AC 1422882
$0.00USD
3500 en stock
Spécifications clés
GTIN:4055626319223
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1422882
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626319223 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1422882 |
| Unité d'emballage | 1 |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444290 |
| (Données commerciales clés) | -5 °C ... 50 °C (cable, flexible installation) |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| Tension nominale (conditions ambiantes) | 50 V |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET PVC stranded CAT5 |
| Atténuation (Normes et réglementations) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Poids du câble (Normes et réglementations) | 67 kg/km |
| Degré de pollution (conditions ambiantes) | 1 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Vitesse de signalisation (Normes et réglementations) | 0.66 c |
| Style UL AWM (Normes et réglementations) | 21694 |
| Aspect général (Normes et réglementations) | Star quad |
| Tension nominale (III/3) (Conditions ambiantes) | 72 V (DC) |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Normes et réglementations) | ≤ 120.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 1 A |
| Résistance à la flamme (Normes et réglementations) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Normes et réglementations) | UV resistant According to UL 1581, Section 1200 |
| Résistance à l'huile (Normes et réglementations) | Resistant to oil to a limited extent |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 600 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PVC |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Protection optique (Normes et réglementations) | 85 % |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) (Données commerciales clés) | -10 °C ... 60 °C (cable, fixed installation) |
| Type de câble (abréviation) (Normes et réglementations) | 93B |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Description alternative courte du produit (Conditions ambiantes) | EtherCAT® cable |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.55 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V2 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 80 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 3 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7 x D |
Description du produit
Network cable, protection rating: IP67/IP20, cable length: 0.35 m, number of poles: 4, 100 MBit/s, CAT5, cable output: straight, EtherCAT®
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Network cable, degree of protection: IP67/IP20, number of positions: 4, 100 Mbps, CAT5, cable outlet: straight
