NBC-M 8MS/ 8,0-93C/M 8MS

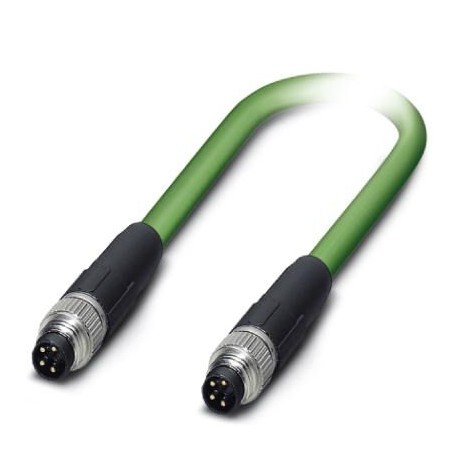

NBC-M 8MS/ 8,0-93C/M 8MS 1426305 PHOENIX CONTACT Network Cable, Ethernet (100 mbps), PROFINET (100 mbps), Et..
$0.00USD
3277 en stock
Spécifications clés
GTIN:Four trillion fifty five billion six hundred twenty six million four hundred fifty eight thousand thirty eight
(Câble):Information on hazardous substances is given in the manufacturer's Declaration in tab "Download"
Code de commande:One million four hundred twenty six thousand three hundred five
unité d'emballage:One
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | Four trillion fifty five billion six hundred twenty six million four hundred fifty eight thousand thirty eight |
| (Câble) | Information on hazardous substances is given in the manufacturer's Declaration in tab "Download" |
| Code de commande | One million four hundred twenty six thousand three hundred five |
| unité d'emballage | One |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Chine (Câble) | The time period for use (EFUP) of 50 years |
| REACH SVHC (câble) | |
| (En-tête des paramètres 1) | Cast under pressure. zinc, Nickel-plated (Screw elements) |
| (Conditions ambiantes) | EtherCAT®, 100 Mbit/s |
| Couleur (Paramètres tête 1) | black |
| (Caractéristiques générales) | Cast under pressure. zinc, Nickel-plated (Screw elements) |
| Codage (Paramètres en-tête 1) | A (Standard) |
| Pôles (Conditions ambiantes) | Four |
| eCl@ss 7.0 (Classification) | Twenty seven million sixty thousand three hundred eight |
| eCl@ss 9.0 (Classification) | Twenty seven million sixty thousand three hundred eight |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, for flexible installation) |
| Longueur du câble (données commerciales) | 8 m |
| Couleur (Caractéristiques générales) | black |
| Codage (Caractéristiques générales) | A (Standard) |
| Tension nominale (conditions ambiantes) | 30 V AC |
| Voyages (Normes et réglementations) | 10 m |
| Tête de performance (Tête des paramètres 1) | Plug straight M8 / IP67 |
| Impédance (Normes et réglementations) | 100 Ω ±15 Ω (1 ... 100 MHz) |
| Contrôle (Normes et réglementations) | Film covered with the aluminum braid of tinned copper wires |
| Couple de serrage (Paramètres tête 1) | 0.2 Nm |
| Type de câble (Normes et réglementations) | PROFINET, the conveyor chain, CAT5 |
| Matériau, contact (conditions ambiantes) | CuSn |
| Couleur vécue (Normes et réglementations) | white, yellow, blue, orange |
| Installation des cycles (Paramètres tête 1) | ≥ 100 |
| Accélération (Normes et réglementations) | 4 m/S2 |
| Conception des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Sans halogène (Normes et réglementations) | Yes |
| Résistance d'isolement (Paramètres tête 1) | ≥ 100 MΩ |
| Matériau (composants) (En-tête des paramètres 1) | CuSn (Contact) |
| Résistant aux hydrocarbures (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet, 100 Mbit/s |
| L'affaiblissement (des normes et des réglementations) | 2.1 dB (at 1 MHz) |
| Rayon de courbure (Normes et réglementations) | 100 mm |
| Tête de performance (Caractéristiques générales) | Plug straight M8 / IP67 |
| Ligne de signal AWG (Normes et réglementations) | Twenty two |
| Résistance de boucle (Normes et réglementations) | ≤ 120,00 Ohm/km |
| Couple de serrage (Caractéristiques générales) | 0.2 Nm |
| Poids du câble (Normes et réglementations) | 61 kg/km |
| Température ambiante (de fonctionnement) (Dimensions) | -25 °C ... 90 °C (plug / socket) |
| Diaphonie (SUIVANT) (Normes et réglementations) | 80 dB (at 1 MHz) |
| Torsion générale (Normes et réglementations) | Four star twists |
| Incombustibilité (Normes et réglementations) | according to IEC 60332-1-2 |
| Courant nominal à 40 ℃ (conditions ambiantes) | 4 A |
| Installation des cycles (Caractéristiques générales) | ≥ 100 |
| Surface de contact du matériau (conditions ambiantes) | Ni/Au |
| Matériaux conducteurs (Normes et réglementations) | flexible wire made from galvanized copper |
| Marquage des articles (Normes et réglementations) | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marking of the cables supplier) |
| Coque extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Section transversale des fils (Normes et réglementations) | 4x 0.34 mm2 |
| Résistance d'isolement (Caractéristiques générales) | ≥ 100 MΩ |
| Matériaux (composants) (Caractéristiques générales) | CuSn (Contact) |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Contact du support de matériau (conditions ambiantes) | TPU GF |
| Vitalité, autres données (Normes et réglementations) | resistant to UV radiation |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Autres caractéristiques (Normes et réglementations) | Electrical characteristics according to EN 50288-2-2 |
| Nombre de contacts (interface) (Paramètres en tête 1) | Four |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Normes/documents normatifs (Conditions ambiantes) | M8 connector IEC 61076-2-104 |
| Température ambiante (de fonctionnement) (Paramètres tête 1) | -25 °C ... 90 °C |
| Normes / documents normatifs (Paramètres, rubrique 2) | IEC 61076-2-104 |
| Désignation de la norme (Paramètres en-tête 2) | Connector M8 |
| La charge sur la torsion (Normes et réglementations) | ± 30 °/m |
| Vitesse du signal (Normes et réglementations) | 0,66 c |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Tension nominale, conducteur (Normes et réglementations) | 600 V (UL Nominal) |
| Test de tension phase/phase (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Test de tension phase / écran (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 150 N |
| Nombre de contacts (interface) (Caractéristiques générales) | Four |
| Nombre de cycles de flexion (Normes et réglementations) | Three million |
| Température ambiante (de fonctionnement) (Caractéristiques générales) | -25 °C ... 90 °C |
| Conception des câbles, ligne de signal (Normes et réglementations) | 7x 0.25 mm |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Vitesse de déplacement latéral (Normes et réglementations) | 4 m/c |
| Type de câble (désignation abrégée) (Normes et réglementations) | 93C |
| Température ambiante (de fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable firmly laid) |
| Matériau de la coque intérieure (Normes et réglementations) | FRNC |
| Résistance de l'interface (Normes et réglementations) | ≤ 20,00 mω/m (at 10 MHz) |
| Le temps de propagation du signal (Normes et réglementations) | 5,3 NSm/m |
| Diamètre du conducteur, isolation comprise (Normes et réglementations) | 1.5 mm |
| Rayon de courbure minimal, bande rigide (Normes et réglementations) | 5 x D |
| Température ambiante (avec joint) (Normes et réglementations) | -20 °C ... 60 °C |
| Épaisseur de la paroi de la coque extérieure (Normes et réglementations) | about 0.9 mm |
| Rayon de courbure minimal, bande flexible (Normes et réglementations) | 7,5 x D |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| le blindage protecteur du câble à fibres optiques (Normes et réglementations) | 85 % |
Description du produit
Network cable, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-pole halogen-free, shielded, M8 straight connector, encoding: A/IP67, a M8 straight connector, coding: A/IP67, ca
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Network cable, Ethernet (100 Mbps), PROFINET (100 Mbps), EtherCAT®(100 Mbps), 4-a, Sz., PUR/FRNC halogen-free, green RAL 6018, shielded., Plug straight M8 / IP67, mechanical keys: A, to Plug straight M8 / IP67, mechanical keys: A, cable length: 8 m
