NBC-M12FSD/ 1,0-93C/R4AC

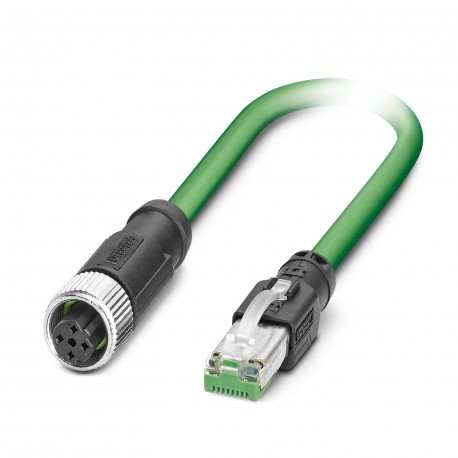

NBC-M12FSD/ 1,0-93C/R4AC 1038750 PHOENIX CONTACT Network cable
$0.00USD
3298 en stock
Spécifications clés
GTIN:4055626593043
Note:Made to Order (non-returnable)
(Câble):No hazardous substances above threshold values
Clé de commande:1038750
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626593043 |
| Note | Made to Order (non-returnable) |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1038750 |
| Unité d'emballage | 1 pc |
| (Dimensions) | -25 °C ... 60 °C (RJ45 connector) |
| (Données générales) | PA (Housing) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| Type de tête (Données générales) | Plug straight RJ45 / IP20 |
| (Caractéristiques de la tête 1) | Zinc die-cast, nickel-plated (Screw connection) |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | black |
| Codage (Caractéristiques en tête 1) | D (Data) |
| Couple (Caractéristiques tête 1) | 0.4 Nm |
| Degré de protection (Dimensions) | IP65 (M12 connector) |
| Type de tête (Caractéristiques tête 1) | Socket straight M12 / IP67 |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuSn (Contact) |
| Poids par pièce (emballage exclu) | 106.220 g |
| Longueur du câble (Données commerciales clés) | 1 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET drag chain CAT5 |
| Atténuation (Normes et réglementations) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Accélération (Normes et réglementations) | 4 m/s² |
| Poids du câble (Normes et réglementations) | 61 kg/km |
| Sans halogène (Normes et réglementations) | yes |
| Nombre de positions (Conditions ambiantes) | 4 |
| Vitesse de signalisation (Normes et réglementations) | 0.66 c |
| Aspect général (Normes et réglementations) | Star quad |
| Type/catégorie de signal (Conditions ambiantes) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Force de torsion (Normes et réglementations) | ± 30 °/m |
| Rayon de courbure (Normes et réglementations) | 100 mm |
| Cycles d'insertion/retrait (Données générales) | ≥ 750 |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Normes et réglementations) | ≤ 120.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 1 A |
| Chemin de traversée (Normes et réglementations) | 10 m |
| Taux de traversée (Normes et réglementations) | 4 m/s |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (M12 connector) |
| Résistance à la flamme (Normes et réglementations) | according to IEC 60332-1-2 |
| Autres résistances (Normes et réglementations) | UV resistant |
| Étiquetage des produits (Normes et réglementations) | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Cable printing cable supplier) |
| Matériau (composant) (Caractéristiques 1) | CuSn (Contact) |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Désignation standard (Caractéristiques, rubrique 2) | M12 connector |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 80 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance d'isolement (Caractéristique en tête 1) | ≥ 100 MΩ |
| Propriétés particulières (Normes et réglementations) | Electrical properties according to EN 50288-2-2 |
| Normes/réglementations (Caractéristiques, rubrique 2) | IEC 61076-2-101 |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 150 N |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Matériau, gaine intérieure (Normes et réglementations) | FRNC |
| Tension nominale, câble (Normes et réglementations) | 600 V (UL rating) |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Protection optique (Normes et réglementations) | 85 % |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 100 |
| Nombre de cycles de flexion (Normes et réglementations) | 3000000 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93C |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 (8) |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -25 °C ... 90 °C |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.5 mm |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 80 dB (with 1 MHz) |
| Nombre de positions (configuration du connecteur à broches) (Caractéristiques tête 1) | 4 |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7.5 x D |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), RJ45 / IP20 straight connector, to M12 straight female, encoding: D / IP67, ca
