NBC-M12FSD/2,0-93B/M12FSD

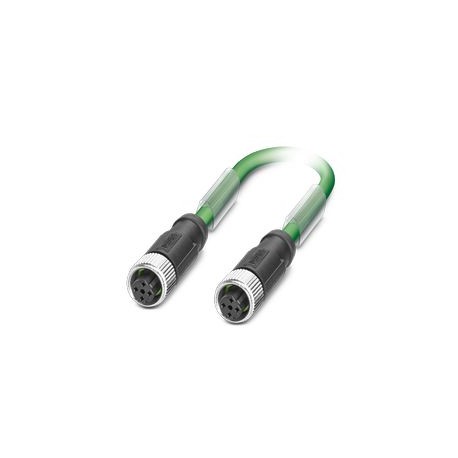

NBC-M12FSD/2,0-93B/M12FSD 1631431 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT CAT5 (..
$0.00USD
3320 en stock
Spécifications clés
:EtherCAT®CAT5 (IEC 11801), 100 Mbps
Taper:Socket straight M12 / IP67
Codage:D
Amortissement:2.1 dB (with 1 MHz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Taper | Socket straight M12 / IP67 |
| Codage | D |
| Amortissement | 2.1 dB (with 1 MHz) |
| Général | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling |
| Matériel | CuSn (Contact) |
| Protégé | yes |
| Protection | Aluminum-coated foil, tinned copper braided shield |
| Système de bus | PROFINET |
| Type de câble | PROFINET PVC stranded CAT5 |
| Application | Standard |
| Type de codage | D (Data) |
| Type de capteur | PROFINET |
| Poids du câble | 67 kg/km |
| Couleur de la poignée | black |
| Type de produit | Data cable preassembled |
| Symbole court | 2YY(ST)CY |
| Vitesse du signal | 0.66 c |
| Style UL AWM | 21694 |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 5.3 ns/m |
| Affichage de l'état | No |
| Impédance d'onde | 100 Ω ±15 Ω (at 100 MHz) |
| ligne de signal AWG | 22 |
| structure de câbles | 1x4xAWG22/7, SF/TQ |
| résistance de boucle | ≤ 120.00 Ω/km |
| résistance à la flamme | according to UL 1685 (CSA FT 4) |
| Autres résistances | UV resistant According to UL 1581, Section 1200 |
| Résistance à l'huile | Resistant to oil to a limited extent |
| Couple de serrage | 0.4 Nm |
| Matériau conducteur | Tin-plated Cu litz wires |
| résistance de contact | ≤ 5 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Fil unique, couleur | white, yellow, blue, orange |
| résistance de couplage | ≤ 20.00 mΩ/m (at 10 MHz) |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Degré de protection | IP67 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Gaine externe, couleur | green RAL 6018 |
| Matériau, gaine intérieure | PVC |
| Tension nominale, câble | 600 V |
| Gaine extérieure, matériau | PVC |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.5 mm ±0.2 mm |
| écran optique recouvrant | 85 % |
| Épaisseur, gaine extérieure | approx. 0.9 mm |
| Isolation des fils électriques | PE |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) | 93B |
| résistance d'isolation du câble | ≥ 500 MΩ*km |
| Cycles d'insertion/retrait | ≥ 100 |
| Diamètre du fil, isolation comprise | 1.55 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 80 dB (with 1 MHz) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe | 3 x D |
| Rayon de courbure minimal, installation flexible | 7 x D |
Description du produit
Network cable
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
