En stock Produit phare

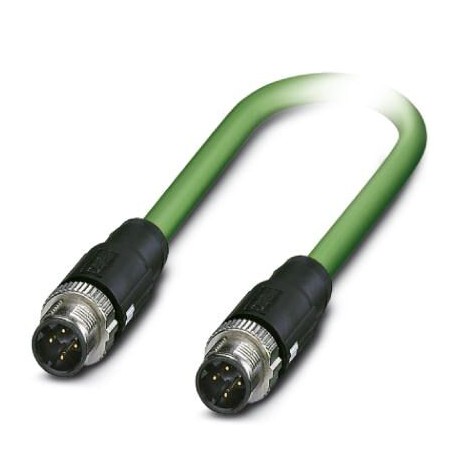

NBC-M12MSD/ 0,3-93B/M12MSD
NBC-M12MSD/ 0,3-93B/M12MSD 1424763 PHOENIX CONTACT Network cable NBC-MSD/ 0,3-93B/MSD SCO 1424763
$0.00USD
4507 en stock
Spécifications clés
GTIN:4055626379197
(Câble):No hazardous substances above threshold values
Clé de commande:1424763
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626379197 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1424763 |
| Unité d'emballage | 1 |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| Couple (Données générales) | 0.4 Nm |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP67 |
| (Caractéristiques de la tête 1) | Ni/Au (Contact surface) |
| Remarque (Conditions ambiantes) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (Classifications) | 27060308 |
| eCl@ss 9.0 (Classifications) | 27060308 |
| Couleur (Caractéristiques tête 1) | black |
| Type de tête (Caractéristiques tête 1) | Plug straight M12 SPEEDCON / IP67 |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuSn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Matériau de contact (conditions ambiantes) | CuSn |
| Longueur du câble (Données commerciales clés) | 0.3 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET PVC stranded CAT5 |
| Atténuation (Normes et réglementations) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Poids du câble (Normes et réglementations) | 67 kg/km |
| Nombre de positions (Conditions ambiantes) | 4 |
| Vitesse de signalisation (Normes et réglementations) | 0.66 c |
| Style UL AWM (Normes et réglementations) | 21694 |
| Aspect général (Normes et réglementations) | Star quad |
| Type/catégorie de signal (Conditions ambiantes) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Normes et réglementations) | ≤ 120.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (M12 connector) |
| Résistance à la flamme (Normes et réglementations) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Normes et réglementations) | UV resistant According to UL 1581, Section 1200 |
| Matériau support de contact (conditions ambiantes) | TPU GF |
| Matériau de la surface de contact (conditions ambiantes) | Ni/Au |
| Matériau (composant) (Caractéristiques 1) | CuSn (Contact) |
| Résistance à l'huile (Normes et réglementations) | Resistant to oil to a limited extent |
| Désignation standard (Caractéristiques, rubrique 2) | M12 connector |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Normes/réglementations (Caractéristiques, rubrique 2) | IEC 61076-2-101 |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 600 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PVC |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Protection optique (Normes et réglementations) | 85 % |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93B |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.55 mm |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 80 dB (with 1 MHz) |
| Nombre de positions (configuration du connecteur à broches) (Caractéristiques tête 1) | 4 |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 3 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7 x D |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), Straight connector M12, coding: D / IP67, a Straight connector M12, coding: D
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Network cable, PROFINET CAT5 (100 Mbps), EtherCAT®CAT5 (100 Mbps), 4-position, PVC/PVC, green RAL 6018, shielded, Plug straight M12 SPEEDCON / IP67, on Plug straight M12 SPEEDCON / IP67, cable length: 0.3 m
