NBC-M12MSD/10,0-93C

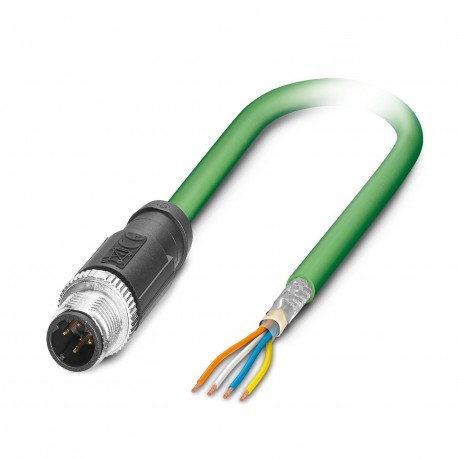

NBC-M12MSD/10,0-93C 1038735 PHOENIX CONTACT Network cable
$0.00USD
3261 en stock
Spécifications clés
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
Taper:M12 Plug, straight, 4-position, shielded (Advanced Shielding Technology), Keying: D
Général:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| Taper | M12 Plug, straight, 4-position, shielded (Advanced Shielding Technology), Keying: D |
| Général | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling |
| Protégé | yes |
| Protection | Advanced Shielding Technology |
| Système de bus | PROFINET |
| Type de câble | PROFINET drag chain CAT5 [93C] |
| Application | Standard |
| Type de capteur | PROFINET |
| longueur du câble | 10 m |
| Poids du câble | 61 kg/km |
| Sans halogène | yes |
| Type de produit | Data cable preassembled |
| Vitesse du signal | 0.66 c |
| Joint d'étanchéité du matériau | FKM |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 5.3 ns/m |
| Affichage de l'état | no |
| Impédance d'onde | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| ligne de signal AWG | 22 |
| résistance de boucle | ≤ 120.00 Ω/km |
| Révision de l'article | 01 |
| résistance à la flamme | according to IEC 60332-1-2 |
| Material Contact | CuSn |
| Autres résistances | UV resistant |
| Résistance à la traction | ≤ 150 N |
| Résistance à l'huile | in accordance with DIN EN 60811-2-1 |
| Couple de serrage | 0.4 Nm |
| Matériau conducteur | Tin-plated Cu litz wires |
| Corps de poignée en matériau | TPU, hardly inflammable, self-extinguishing |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Atténuation du blindage | 2.1 dB (with 1 MHz) |
| Fil unique, couleur | white, yellow, blue, orange |
| propriétés spéciales | Electrical properties in accordance with EN 50288-2-2 |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| résistance de couplage | ≤ 20.00 mΩ/m (at 10 MHz) |
| Degré de pollution | 3 |
| Dessin coté | Pin assignment M12 male connector, 4-pos., D-coded, male side |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Degré de protection | IP65 |
| Catégorie de surtension | II |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Normes/réglementations | IEC 61076-2-101 |
| Gaine externe, couleur | green RAL 6018 |
| Tension nominale, câble | 600 V (UL rating) |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.50 mm ±0.2 mm |
| écran optique recouvrant | 85 % |
| Épaisseur, gaine extérieure | approx. 0.90 mm |
| Transporteur de contact matériel | PA 6.6 |
| Material Contact surface | Ni/Au |
| Isolation des fils électriques | PE |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | 2000.00 V (50 Hz, 1 min.) |
| Material Screw connection | Die-cast zinc, nickel-plated |
| Cycles d'insertion/retrait | ≥ 100 |
| Diamètre du fil, isolation comprise | 1.5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 3000000, Bending radius: 100 mm, Traversing path: 10 m, Traversing rate: 4 m/s, Acceleration: 4 m/s² |
| capacité de charge dynamique (torsion) | Torsion: ±30 °/m |
| Température ambiante (installation) | -20 °C ... 60 °C |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 80 dB (with 1 MHz) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe | 33 mm |
| Rayon de courbure minimal, installation flexible | 7.5 x D |
| Rayon de courbure minimal, installation mobile | 49 mm |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), Straight M12 connector, coding: D/IP67, free cable end, cable length: 10 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
