NBC-M12MSD/ 5,0-93B CMC

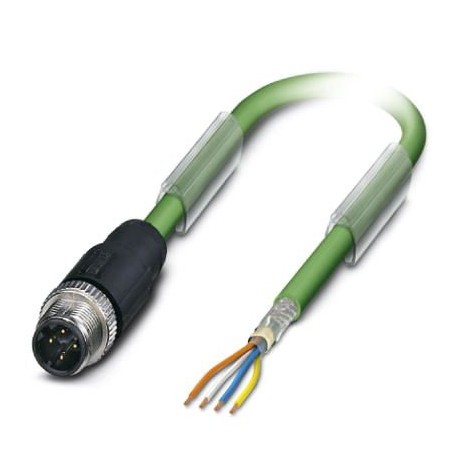

NBC-M12MSD/ 5,0-93B CMC 1524310 PHOENIX CONTACT Bus system cable
$43.07USD
267 en stock
Spécifications clés
GTIN:4046356021395
(Câble):No hazardous substances above threshold values
Clé de commande:1524310
page du catalogue:Page 264 (AX-2011)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356021395 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1524310 |
| page du catalogue | Page 264 (AX-2011) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | 60 V DC |
| Remarque (Conditions ambiantes) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Codage (Conditions ambiantes) | D - data |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| Matériau du corps de la poignée (Général) | TPU, hardly inflammable, self-extinguishing |
| Degré de protection (Dimensions) | IP65 |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 343.800 g |
| Longueur du câble (Données commerciales clés) | 5 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET PVC stranded CAT5 |
| Atténuation (Normes et réglementations) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Poids du câble (Normes et réglementations) | 67 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Vitesse de signalisation (Normes et réglementations) | 0.66 c |
| Style UL AWM (Normes et réglementations) | 21694 |
| Aspect général (Normes et réglementations) | Star quad |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Normes et réglementations) | ≤ 120.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (Plug / socket) |
| Résistance à la flamme (Normes et réglementations) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Normes et réglementations) | UV resistant According to UL 1581, Section 1200 |
| Résistance à l'huile (Normes et réglementations) | Resistant to oil to a limited extent |
| Abréviation de câble (Normes et réglementations) | 2YY(ST)CY |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 600 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PVC |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Protection optique (Normes et réglementations) | 85 % |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93B |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.55 mm |
| Longueur de dénudage de l'extrémité libre du conducteur (Données commerciales clés) | 50 mm |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 80 dB (with 1 MHz) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 3 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7 x D |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), Straight M12 connector, coding: D / IP67, to free cable end, cable length: 5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
