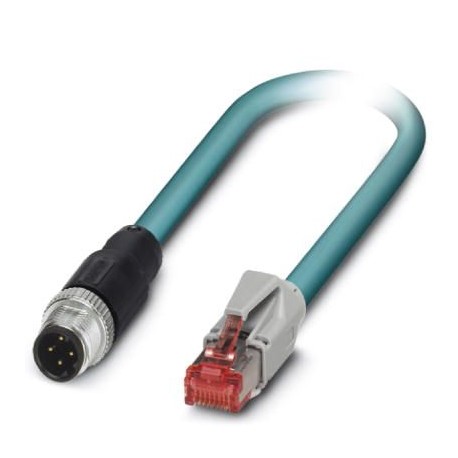

NBC-M12MSD/IP20/93E/10,0
VS-MSD-IP20-93E/10,0 1404303 PHOENIX CONTACT Network cable
$0.00USD
3449 en stock
Spécifications clés
GTIN:4046356690102
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1404303
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356690102 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1404303 |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 (M12 connector) |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | Lead 7439-92-1 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| (Conditions ambiantes) | 60 V DC |
| Codage (Données générales) | D (Data) |
| Couple (Données générales) | 0.4 Nm |
| Protégé (Données générales) | yes |
| Type de tête (Données générales) | Plug straight M12 / IP67 |
| (Caractéristiques de la tête 1) | PA (Housing) |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | gray |
| Degré de protection (Dimensions) | IP20 (RJ45 connector) |
| Protégé (Caractéristiques tête 1) | yes |
| Type de tête (Caractéristiques tête 1) | Plug straight RJ45 / IP20 |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuZn (Contact) |
| Poids par pièce (emballage exclu) | 452.000 g |
| Matériau du boîtier (conditions ambiantes) | TPU/PA |
| Longueur du câble (Données commerciales clés) | 10 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PUR ETHERNET 2x2 FLEX |
| Atténuation (Normes et réglementations) | 3.2 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white/orange-orange, white/green-green |
| Poids du câble (Normes et réglementations) | 42 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | according to IEC 60754-1 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20963 (80°C/30 V) |
| Aspect général (Normes et réglementations) | Two pairs with two fillers to the core |
| Catégorie de surtension (conditions ambiantes) | I |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet CAT5 (IEC 11801:2002) |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Capacité des câbles (Normes et réglementations) | approx. 45 nF/km (at 1 kHz) |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 2x2xAWG26/7; SF/UTP |
| Résistance de boucle (Normes et réglementations) | ≤ 290.00 Ω/km |
| Résistance à la flamme (Normes et réglementations) | according to IEC 60332-1-2 |
| Perte de retour (PR) (Normes et réglementations) | 23 dB (at 4 МHz) |
| Matériau (composant) (Caractéristiques 1) | CuSn (Contact) |
| Résistance à l'huile (Normes et réglementations) | according to EN 60811-2-1 |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 80 N |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | water blue RAL 5021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 100 V (Peak value, not for high-power applications) |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 1.2 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 2x 2x 0.14 mm² |
| Protection optique (Normes et réglementations) | 70 % |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 750 |
| Standards/specifications (Standards and Regulations) | Electrical requirements EN 50288-2-2 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93E |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.4 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -40 °C ... 60 °C |
| Isolation des conducteurs (Normes et réglementations) | Foamed PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.16 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 80 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 0.98 mm |
| Current carrying capacity of cable (Standards and Regulations) | 2 A (according to DIN VDE 0891-1) |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V2 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 65.3 dB (with 1 MHz) |
| Nombre de positions (configuration du connecteur à broches) (Caractéristiques tête 1) | 4 (8) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -20 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 4 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 8 x D |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 62.3 dB (with 1 MHz) |
Description du produit
Ready-made Ethernet cable, CAT5e, shielded, 2-pair, flexible AWG 26 (7-wire), RAL 5021 (water blue), male connector M12 to male connector RJ45/IP20, line, length 10 m
