NBC-M12MSX/ 1,0-94C/M12MSX

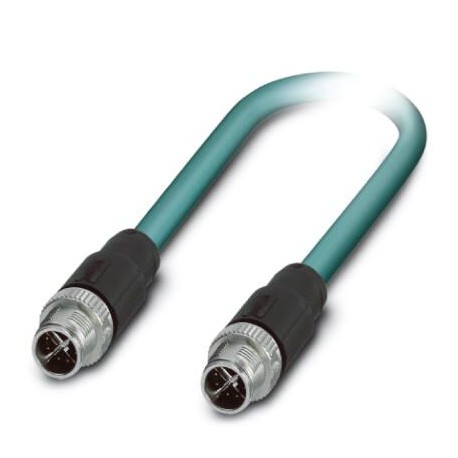

NBC-M12MSX/ 1,0-94C/M12MSX 1125028 PHOENIX CONTACT Network cable, Ethernet CAT5, 8-position, PUR, water blue..
$0.00USD
4721 en stock
Spécifications clés
GTIN:4063151050283
Clé de commande:1125028
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4063151050283 |
| Clé de commande | 1125028 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | IP67 |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| REACH SVHC (câble) | Lead 7439-92-1 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | 60 V DC |
| Codage (Données générales) | X (Data) |
| Couple (Données générales) | 0.4 Nm |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP67 |
| (Caractéristiques de la tête 1) | Zinc die-cast, nickel-plated (Screw connection) |
| Longueur du câble (Schémas) | 1 m |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classifications) | 27060308 |
| Couleur (Caractéristiques tête 1) | black |
| Codage (Caractéristiques en tête 1) | X (Data) |
| Couple (Caractéristiques tête 1) | 0.4 Nm |
| Degré de protection (Dimensions) | IP65 |
| Type de tête (Caractéristiques tête 1) | Plug straight M12 SPEEDCON / IP67 |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuZn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Ethernet drag chain CAT5 |
| Atténuation (Normes et réglementations) | 3.2 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| Accélération (Normes et réglementations) | 5 m/s² |
| Poids du câble (Normes et réglementations) | 57 kg/km |
| Sans halogène (Normes et réglementations) | according to IEC 60754-1 |
| Nombre de positions (Conditions ambiantes) | 8 |
| Style UL AWM (Normes et réglementations) | 20963 (80°C/30 V) |
| Aspect général (Normes et réglementations) | Four pairs and four fillers to the core |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet CAT5 (IEC 11801:2002) |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Capacité des câbles (Normes et réglementations) | approx. 50 nF/km (at 1 kHz) |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-109 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 4x2xAWG26/19; S/UTP |
| Résistance de boucle (Normes et réglementations) | ≤ 290.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 0.5 A |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (M12 connector) |
| Résistance à la flamme (Normes et réglementations) | according to IEC 60332-1-2 |
| Perte de retour (PR) (Normes et réglementations) | 23 dB (at 4 МHz) |
| Matériau (composant) (Caractéristiques 1) | CuZn (Contact) |
| Résistance à l'huile (Normes et réglementations) | according to EN 60811-2-1 |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Résistance d'isolement (Caractéristique en tête 1) | ≥ 100 MΩ |
| Résistance de couplage (Normes et réglementations) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | Ethernet CAT5 (IEC 11801), 1 Gbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 100 N |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Normes/spécifications (Caractéristiques, rubrique 2) | M12 connector IEC 61076-2-109 |
| Gaine extérieure, couleur (Normes et réglementations) | water blue RAL 5021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 100 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 0.85 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 2x 0.14 mm² |
| Protection optique (Normes et réglementations) | 90 % |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 100 |
| Nombre de cycles de flexion (Normes et réglementations) | 5000000 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 94C |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.9 mm +0.1 mm ... 0.2 mm |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -25 °C ... 90 °C |
| Isolation des conducteurs (Normes et réglementations) | PP |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 19x 0.10 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 80 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1 mm |
| Dessin coté : Bouchon M12 x 1, droit, blindé (Dessins) | |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 65.3 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -20 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 4 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 8 x D |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 7,5 x D |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 62.3 dB (with 1 MHz) |
| Schéma d'affectation des broches d'une prise M12, 8 positions, à codage en X, vue latérale des broches (Dessins) |
Description du produit
Network cable, Ethernet CAT5 (1 GBit/s) CAT5 (1 GBit/s), 8-pole, shielded (Advanced Shielding Technology), M12 straight connector, encoding: X / IP67, a M12 straight connector, encoding: X / IP67, cab
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingPlug, M12 x 1, straight, shielded
