NBC-M12MSX/10,0-94F

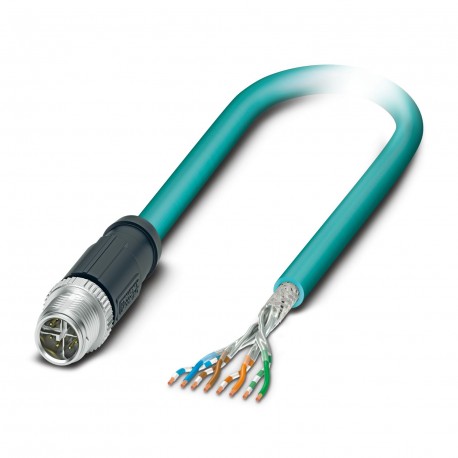

NBC-M12MSX/10,0-94F 1407470 PHOENIX CONTACT Network cable
$0.00USD
4566 en stock
Spécifications clés
GTIN:4046356775915
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1407470
page du catalogue:Page 407 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356775915 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1407470 |
| page du catalogue | Page 407 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | Lead 7439-92-1 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| (Conditions ambiantes) | CC-Link IE CAT6A, 10 Gbps |
| Codage (Données générales) | X (Data) |
| Couple (Données générales) | 0.4 Nm |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP67 |
| Remarque (Conditions ambiantes) | Further products with variable cable type and variable cable length can be found in the accessories section |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | black |
| Degré de protection (Dimensions) | IP65 |
| Type de tête (Caractéristiques tête 1) | free cable end |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuZn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Poids par pièce (emballage exclu) | 428.400 g |
| Matériau de contact (conditions ambiantes) | CuSn |
| Longueur du câble (Données commerciales clés) | 10 m |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Ethernet 10 Gbit |
| Atténuation (Normes et réglementations) | 3.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| Poids du câble (Normes et réglementations) | 42 kg/km |
| Sans halogène (Normes et réglementations) | according to IEC 60754-1 |
| Nombre de positions (Conditions ambiantes) | 8 |
| Style UL AWM (Normes et réglementations) | 20963 (80°C/30 V) |
| Aspect général (Normes et réglementations) | 4 pairs for core |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet CAT6A, 10 Gbps |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Capacité des câbles (Normes et réglementations) | 47 nF/km |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.13 ns/m |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-109 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 4x2xAWG26/7; S/FTP |
| Résistance de boucle (Normes et réglementations) | ≤ 290.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 0.5 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (M12 connector) |
| Résistance à la flamme (Normes et réglementations) | according to IEC 60332-1-2 |
| Perte de retour (PR) (Normes et réglementations) | 20 dB (with 1 MHz) |
| Matériau support de contact (conditions ambiantes) | PP |
| Matériau de la surface de contact (conditions ambiantes) | Ni/Au |
| Résistance à l'huile (Normes et réglementations) | in accordance with DIN EN 60811-2-1 |
| Désignation standard (Caractéristiques, rubrique 2) | M12 connector |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Atténuation du blindage (Normes et réglementations) | ≥ 80 dB (at 30 ... 100 MHz) |
| Normes/réglementations (Caractéristiques, rubrique 2) | IEC 61076-2-109 |
| Type/catégorie de signal (Normes et réglementations) | Ethernet CAT6A, 10 Gbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 100 N |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | water blue RAL 5021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 100 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 0.65 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Type de blindage de paires (Normes et réglementations) | Aluminum-lined foil |
| Section transversale du conducteur (Normes et réglementations) | 4x 2x 0.14 mm² |
| Protection optique (Normes et réglementations) | 70 % |
| Tension d'essai noyau/blindage (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 94F |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.4 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 8 |
| Isolation des conducteurs (Normes et réglementations) | Foamed PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.16 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 80 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.04 mm |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 75.3 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -20 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 4 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 8 x D |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 72.3 dB (with 1 MHz) |
Description du produit
Network cable, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8-pole halogen-free, shielded (Advanced Shielding Technology), Straight M12 connector, encoding: X / IP67, a free cable end, en
