En stock Produit phare
NBC-MS/10,0-94F/FS SCO
NBC-MS/10,0-94F/FS SCO 1423023 PHOENIX CONTACT Network Cable NBC-MS/10,0-94F/FS SCO 1423023
$0.00USD
3076 en stock
Spécifications clés
:30 V DC
Taper:Plug straight M12 / IP67
Codage:A
Matériel:CuZn (Contact)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 30 V DC | |
| Taper | Plug straight M12 / IP67 |
| Codage | A |
| Matériel | CuZn (Contact) |
| Protégé | yes |
| Système de bus | Ethernet |
| Type de câble | Ethernet 10 Gbit [94F] |
| Application | Standard |
| Type de capteur | Ethernet |
| longueur du câble | 10 m |
| Poids du câble | 42 kg/km |
| Sans halogène | according to IEC 60754-1 |
| Couleur de la poignée | black |
| Type de produit | Data cable preassembled |
| Style UL AWM | 20963 (80°C/30 V) |
| Tourbillon général | 4 pairs for core |
| matériau d'étanchéité | NBR |
| paires torsadées | 2 cores to the pair |
| Capacité du câble | 47 nF/km |
| Durée d'exécution du signal | 5.13 ns/m |
| Affichage de l'état | no |
| Impédance d'onde | 100 Ω ±5 Ω (at 100 MHz) |
| ligne de signal AWG | 26 |
| résistance de boucle | ≤ 290.00 Ω/km |
| résistance à la flamme | according to IEC 60332-1-2 |
| Résistance à la traction | ≤ 100 N |
| Résistance à l'huile | in accordance with DIN EN 60811-2-1 |
| Couple de serrage | 0.4 Nm |
| Matériau conducteur | Bare Cu litz wires |
| Courant nominal IN | 2 A |
| Tension nominale UN | 30 V AC |
| Atténuation du blindage | 3.1 dB (with 1 MHz) |
| Fil unique, couleur | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| Structure du conducteur | 4x2xAWG26/7; S/FTP |
| Dessin coté | |
| Nombre de positions | 8 |
| milieu de transmission | Copper |
| Degré de protection | IP67 |
| Nombre de prises de câble | 1 |
| Type/catégorie de signal | Ethernet |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Gaine externe, couleur | water blue RAL 5021 |
| Tension nominale, câble | ≤ 100 V |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 700 V (50 Hz, 1 min.) |
| Type de blindage de paire | Aluminum-lined foil |
| Section transversale du conducteur | 4x 2x 0.14 mm² |
| diamètre extérieur du câble | 6.40 mm ±0.2 mm |
| écran optique recouvrant | 70 % |
| Atténuation de retour (RL) | 20 dB (with 1 MHz) |
| Épaisseur, gaine extérieure | 0.65 mm |
| Isolation des fils électriques | Foamed PE |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | 700.00 V (50 Hz, 1 min.) |
| Cycles d'insertion/retrait | ≥ 100 |
| Diamètre du fil, isolation comprise | 1.04 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
| Ligne de signal à structure conductrice | 7x 0.16 mm |
| Température ambiante (installation) | -20 °C ... 80 °C |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 75.3 dB (with 1 MHz) |
| Rayon de courbure minimal, installation fixe | 26 mm |
| Rayon de courbure minimal, installation flexible | 8 x D |
| Rayon de courbure minimal, installation mobile | 52 mm |
| Atténuation de la diaphonie en bout de ligne par sommation de puissance (PSNEXT) | 72.3 dB (with 1 MHz) |
Description du produit

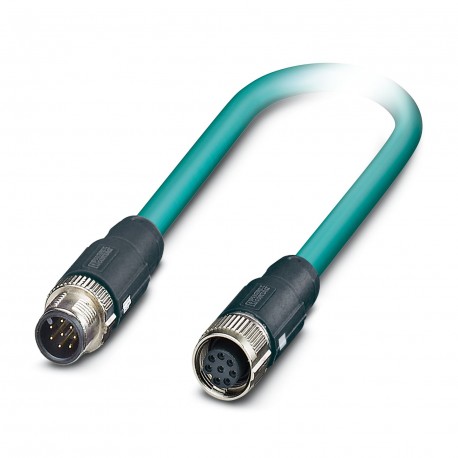

Network cable, Ethernet, 8-pole halogen-free, shielded (Advanced Shielding Technology), Straight connector M12 / IP67, to Straight female M12 / IP67, cable length: 10 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
